onsemi NCP59771 LDO-Regler
onsemi NCP59771 LDO-Regler sind 1-A-VLDOs, die mit einem NMOS-Durchgangstransistor und einer separaten Bias-Versorgungsspannung (VBIAS) ausgestattet sind. Die NCP59771 LDO-Regler bieten eine sehr stabile, genaue Ausgangsspannung mit geringem Rauschen und eignen sich für platzbeschränkte, rauschempfindliche Applikationen.
Die NCP59771 LDO-Regler von onsemi implementieren einen niedrigen IQ-Verbrauch und optimieren die Leistungsfähigkeit für batteriebetriebene tragbare Applikationen. Der NCP59771 ist in einem WLCSP6-Chip-Scale-Gehäuse von 1,4 mm x 0,8 mm verfügbar, das für platzbeschränkte Applikationen optimiert ist.
Merkmale
- Eingangsspannungsbereich: VOUT bis 5,5 V
- Vorspannungsbereich: 2,5 V bis 5,5 V
- Ausführungen mit einstellbarer Spannung verfügbar
- Ausgangsspannungsbereich: 0,4 V bis 3,0 V
- ±1 % Genauigkeit über Temperatur, 0,5 % VOUT bei 25 °C
- Sehr niedrige Dropout-Spannung: 50 mV bei 1 A (typisch)
- Sehr niedriger Bias-Eingangsstrom: 80 A (typisch)
- Sehr niedriger Bias-Eingangsstrom im Deaktivierungsmodus: 0,5 µA (typisch)
- Logikpegel-Freigabeeingang für Ein-/Aus-Steuerung
- Erhältlich mit aktiver Ausgangsentladungsoption
- Stabil mit einem 4,7-µF-Keramikkondensator
- Im WLCSP6-Gehäuse von 1,4 mm × 0,8 mm mit einem Rastermaß von 0,4 mm verfügbar
- Bleifrei, halogenfrei/BFR-frei und RoHS-konform
Applikationen
- Batteriebetriebene Geräte
- Smartphones, Tablets
- Kameras, DVRs, STB und Camcorder

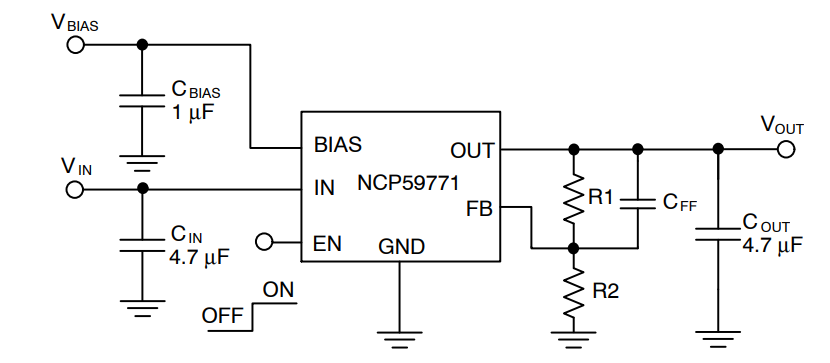

Typischer Applikationsschaltplan
Vereinfachtes Schaltplan-Blockdiagramm
Veröffentlichungsdatum: 2021-02-24
| Aktualisiert: 2022-03-11
