Omron Electronics G9KJ PCB-Hochleistungsrelais
Omron Electronics G9KJ PCB Hochleistungsrelais sind kompakte PCB die für Vorladeschaltungen in 1500 VDC Systemen optimiert sind. Das Omron G9KJ bietet eine deutliche Reduzierung von Größe und Gewicht im Vergleich zu herkömmlichen Schraubrelais. Die PCB-Anschlüsse machen die Befestigung des Relais mit Schrauben überflüssig und ermöglichen so eine erhebliche Reduzierung des Verdrahtungsaufwands und Platzbedarfs. Diese Hochleistungsrelais beinhalten einen Spulenverbrauch von 530 mW aus und eignen sich ideal für den Einsatz in Energiespeichersystemen, Ladestationen für Elektrofahrzeuge (EV) und Vehicle-to-Everything (V2X) Applikationen, einschließlich Vehicle-to-Home (V2H) und Vehicle-to-Building (V2B).
Merkmale
- Kompaktes Relais mit einer Länge von 37,2 mm x 17 mm Breite x 25,5 mm Höhe
- Optimiert für die Vorladung für den Einsatz in 1500 VDC-Systemen
- Bis zu 25 A Strom für Vorladeschaltungen erzeugen
- Luftstrecke 14 mm und Mindestkriechstrecke 25 mm zwischen Spule und Kontakten
- 530 mW Stromverbrauch der hochempfindlichen Spule
Applikationen
- Energiespeichersysteme
- V2X (V2H und V2B)
- EV-Ladestationen
Technische Daten
- Maximaler Schaltstrom
- 25 A Schalten
- 5 A Trennen
- Maximale Schaltspannung
- 1500 VDC wird erstellt
- 40 VDC Trennen
- 12 VDC oder 24 VDC Nennspulenspannung
- 100 mΩ maximaler Durchgangswiderstand
- 500.000 Zyklen minimale mechanische Lebensdauer
Abmessungen & PCB

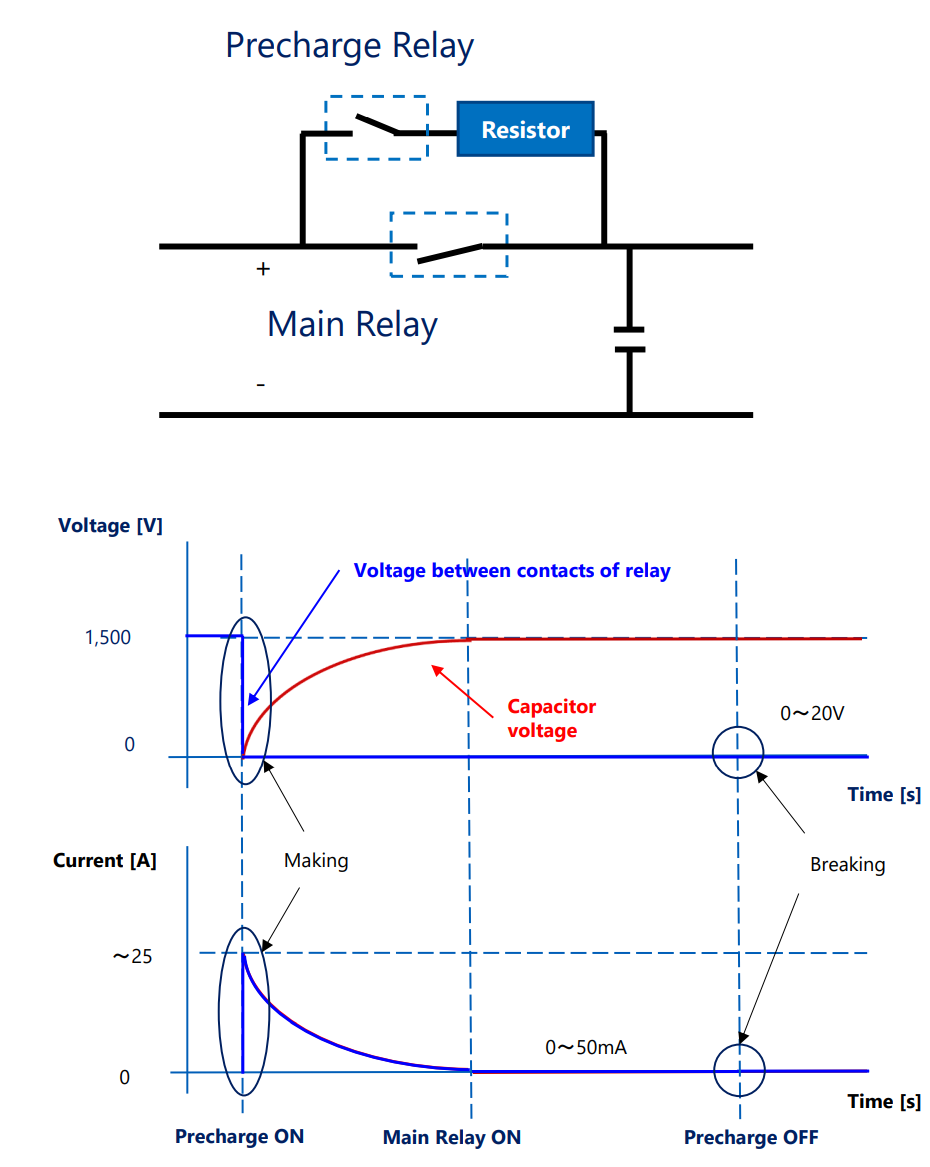

Vorladeschaltung DC-Kondensator
