Omron Electronics G5Q-HR PCB-Leistungsrelais
Omron Electronics G5Q-HR PCB-Leistungsrelais sind mit stabilen Einzel- und Verriegelungsrelais ausgestattet, um den Standby-Stromverbrauch zu reduzieren. Diese Relais sind kompatibel mit verschiedenen kapazitiven Lasten und Lampenlasten für einfache stabile und verriegelnde Typen. Die G5Q-HR Leistungsrelais zeichnen sich durch eine hohe Einschaltstromfestigkeit von über 100 A in einem kompakten Gehäuse aus. Diese Relais sind mit den Standards für Fernsehgerät-8, E-Vorschaltgerät und IEC60669-1 für hohen Einschaltstrom konform. Die G5Q-HR Leistungsrelais werden für Steuersysteme, Haushaltsgeräte, Beleuchtungssteuerung, Gebäudeautomatisierung und FA-I/O-Module verwendet.
Merkmale
- Reduziert mit Spannungshalte- und Pulsweitenmodulations-Steuerung (PWM)
- Verriegelungsarten tragen zur Energieeinsparung bei
- Konform mit TV-8-Einstufung (117 A Einschaltstrom) und E-Vorschaltgerät-Einstufung (UL 508)
- Stromverbrauch von bis zu 800 mW
- Nennlast von 8 A bei 277 VAC (50.000 Betriebsabläufe) oder eine Nennlast von 10 A bei 277 VAC (10.000 Betriebsabläufe)
- Hoher Einschaltstromwiderstand
- Kompaktes Gehäuse
- Flussmittelschutz
- Betriebstemperaturbereich -40 °C bis +85 °C Umgebungstemperatur
Applikationen
- Beleuchtungseinrichtungen:
- Smart Panels
- Smart-Stecker
- Beleuchtungssteuerungen
- Haushaltsgeräte:
- Kühlschränke
- Waschmaschinen
- FA-Ausrüstung
- FA-Controller
- I/O-Module
- PLC
- FA-Umrichter
Videos

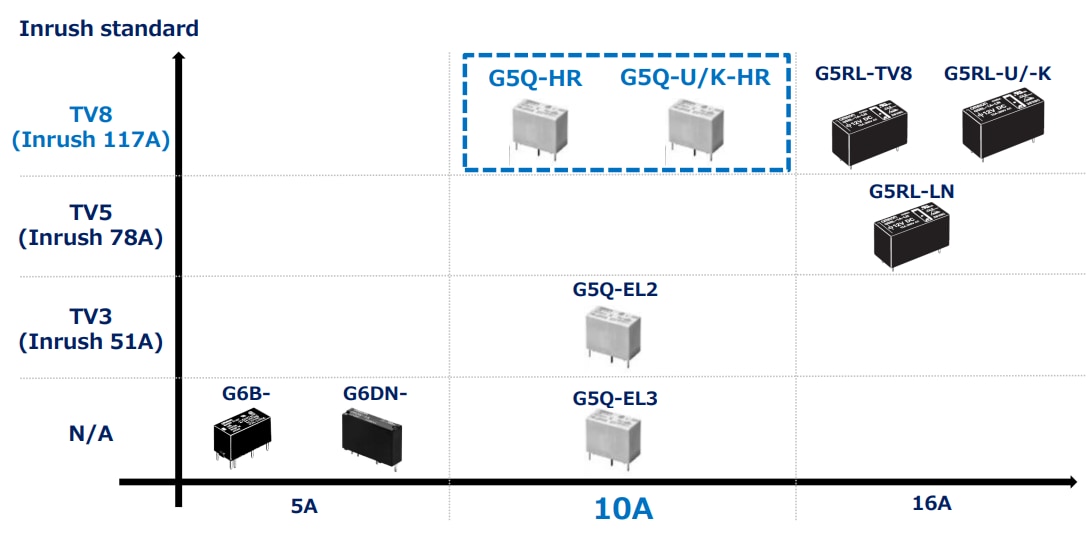

Einschaltstrom – Übersicht
Einschaltrelais-Positionierung

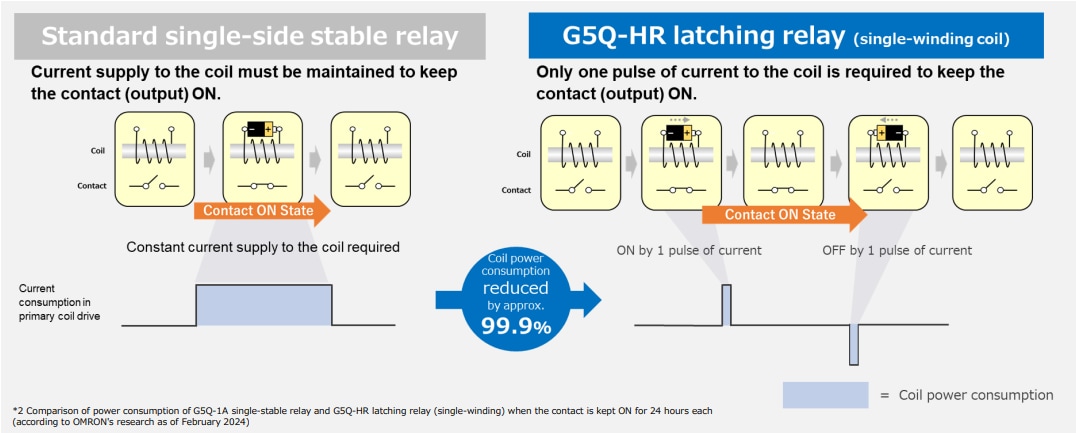

Geringer Stromverbrauch

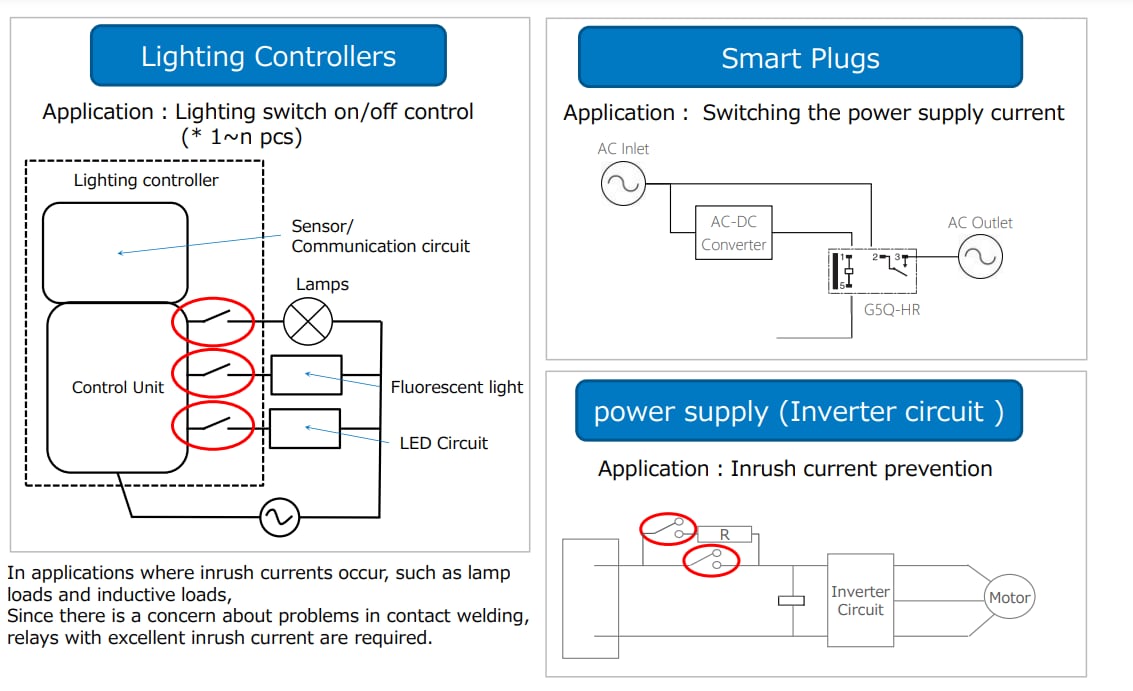

Zielanwendungsdiagramm
