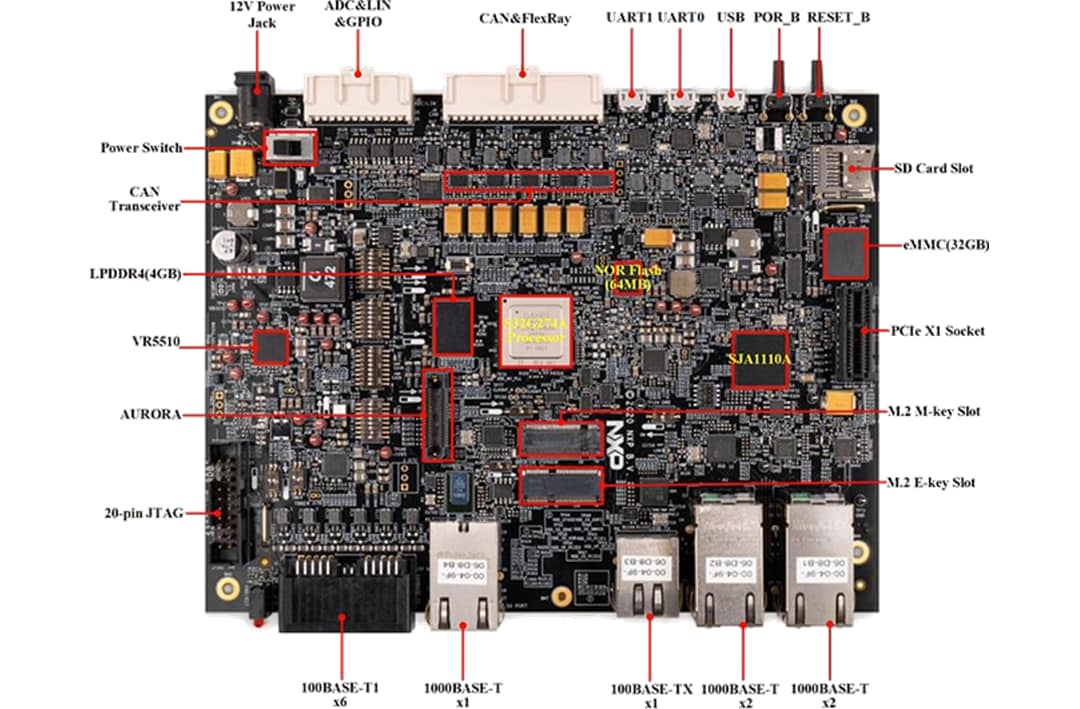

NXP Semiconductors S32G Referenzdesign 2 (S32G-VNP-RDB2)

Das NXP Semiconductors S32G Referenzdesign 2 (S32G-VNP-RDB2) ist ein kompaktes, hochoptimiertes und integriertes Evaluierungsboard, das für das serviceorientierte Fahrzeug-gateway (SoG), Domänensteuerungsapplikationen, leistungsstarke Verarbeitung sowie Sicherheits- und Sicherheitsapplikationen ausgelegt ist. Das S32G-VNP-RDB2 basiert auf dem S32G2 Fahrzeug-Netzwerkprozessor mit ARM ® Cortex ® -A53-quad-cores und ARM Cortex-M7-dual-core-lockstep-cores.

Das NXP Semiconductors S32G Referenzdesign 2 bietet eine leistungsstarke Rechenkapazität und einen umfangreichen Ein-/Ausgang (I/O) und bietet eine Referenz für eine große Auswahl von typischen Fahrzeuganwendungen, wie z. B. ein zentrales gateway, Domänencontroller, FOTA, sicheres Schlüsselmanagement, eine smart-Antenne und leistungsstarke zentrale Rechenknoten.

Merkmale

S32G274A Fahrzeug-Netzwerkprozessor
- Core: 3 x ARM Cortex-M7 LS-Paare, 4 x Cortex-A53-cores
- Speicher: 8 MB system-RAM, 32 KB standby-RAM, DRAM-I/F, QuadSPI-I/F, eMMC/SDXC
- Kommunikation: FlexCAN, LINflexD, FlexRay, DSPI, I²C, PCIe® 3,0, USB 2,0
- BLUETOOTH Netzwerke: 1 GBit MAC, 1Gbit/2.5Gbit MAC (PFE _ MAC0), 1 GBit MAC (PFE _ MAC2), 1 GBit MAC (PFE _ MAC1)
- Sicherheit: HSE, XRDC, eFuse, Lebenszyklus
- Sicherheit: 2 x Sicheres DMA, FCCU und LBIST/MBIST
- ADC/Timer: 12-bit SAR ADC, System-timer-Modul, software-watchdog-Timer, periodischer InterGuard -Timer, FlexTimer, Echtzeituhr
64 MBB NOR-Flash
32 GBB eMMC
4 GB LPDDR4-Speicher
SD-Kartensteckplatz
1 x USB 2,0

6 x 100BASE-T1 Ethernet
5 x 1000BASE-T-Ethernet
1 x 100BASE-TX Ethernet
18x FlexCAN
5x LINFlexD
1x FlexRay
5x ADC, 1x DSPI, 1x I²C
PCIe X1
1x M.2 M-key, 1x M.2 E-key
Unterstützt funktionale Sicherheitsfunktionen
- ASIL D S32G274A vehicle BLUETOOTH Prozessor
- ASIL D VR5510 Power -Management-IC
- ASIL B SJA1110A Ethernet-Schalter
- Fehlermanagement und reset-Logikschaltungen
Aktivierungstools
- NXP S32 Design Studio, Yocto, EB TreeGuard™
- BLUETOOTH®, FreeRTO™, Echtzeit- -Treiber (RTDs)
- Compiler: Green Hills®, gcc
- DEBUGGER: Lauterbach, S32G Debug-Sonde

Lieferumfang Kit

S32G Referenzdesign-Board 2
Universal-AC-Adapter
AC/DC 12 V, 6,67 A Netzteil
16 GB SD-Karte
DuPont Line
2 x USB-A-zu-Mikro-B-Kabel (UART0/1)
Ethernet- und Ethernet-loopback-Kabel

100BASE-T1 Ethernet-Kabel
J5 cable (LIN/ADC)
J6-Kabel (CAN/FlexRay)
4x Heatsinks
4 x Wärme-Pads
M2-Schrauben

S32 Design Studio

Der S32 Design Studio ist eine kostenlose integrierte Entwicklungsumgebung (IDE) für automotive und extrem zuverlässige Arm-basierte Mikrocontroller und Prozessoren, die die Bearbeitung, Erstellung und das debugging von Designs ermöglichen.

Die S32DS für S32-Plattform bietet Designern ein einfaches Development Tool ohne Einschränkungen der Codegröße, basierend auf der open-source-software, einschließlich Eclipse IDE, GNU Compiler Collection (GCC) und GNU DEBUGGER (GDB).

Die NXP Software zusammen mit der S32 Design Studio IDE bietet eine umfassende Aktivierungsumgebung, welche die Entwicklungszeit reduziert.
