NXP Semiconductors RDK01DB1562 PFC+LLC Resonanzstromversorgung Entwicklungskit
Das RDK01DB1562 PFC+LLC Resonant Power Supply Development Kit von NXP Semiconductors bietet eine einfach zu bedienende Plattform für die Evaluierung des TEA2016 und des TEA2016AAT. Der TEA2016 ist ein digital konfigurierbarer LLC- und PFC-Kombicontroller für hocheffiziente Resonanzstromversorgungen. Der TEA2016 enthält sowohl LLC- als auch PFC-Controller-Funktionen. Der TEA2016AAT wird in einem flachen SO16-Gehäuse mit geringer Gehäusebreite geliefert.
Das NXP RDK01DB1562 PFC+LLC Resonant Power Supply Dev Kit passt viele Betriebs- und Schutzeinstellungen des LLC- und PFC-Controllers während der Entwicklung des Netzteils an. Dadurch können neue Einstellungen in das Gerät geladen werden, die den spezifischen Anforderungen der Anwendung entsprechen.
Merkmale
- Universal-Applikationen
- Komplette Funktionalität von LLC- und PFC-Controller in einem einzigen kleinen SO16-Gehäuse
- Integriertes Hochspannungs-Einschalten
- Integrierte Treiber und Hochspannungs-Level-Shifter (LS)
- High-Side-Treiber, der direkt vom Low-Side-Treiberausgang versorgt wird (Patent Nr. 82059363US01)
- Präzise Boost-Spannungsregelung
- Integrierte X-Kondensatorentladung ohne zusätzliche externe Komponenten
- Leistungsstarke Funktion
- Mehrere Parameter können einfach konfiguriert werden
- Grün
- Valley/Nullspannungsschaltung für minimale Schaltverluste
- Sehr hoher Wirkungsgrad von niedriger bis hoher Last
- Entspricht den Normen und Richtlinien zur Energieeinsparung (Energy Star, EuP)
- Hervorragende Eingangsleistung bei Nulllast (< 75 mW für die Kombination TEA2016AAT/TEA1995T)
- Schutzfunktionen
- Unabhängig konfigurierbare Stufen und Timer
- Alle Schutzfunktionen können unabhängig voneinander auf Verriegelung, sicheren Neustart oder Verriegelung nach mehreren Neustartversuchen eingestellt werden (Patent 82096505US01)
- Unterspannungsschutz der Versorgung (UVP)
- Überspannungsschutz (OPP)
- Interner und externer Übertemperaturschutz (OTP)
- Kapazitive Regelung (CMR)
- Präziser Überspannungsschutz (OVP)
- Überstromschutz (OCP)
- Einschaltstromschutz (ICP)
- Brownin/Brownout-Schutz
- Eingang deaktivieren
Bauelemente
- TEA2016AAT Digitaler LLC+PFC-Kombi-Controller für Resonanzstromversorgung
- TEA1995T GreenChip Doppel-Synchron-Gleichrichter (SR) Controller

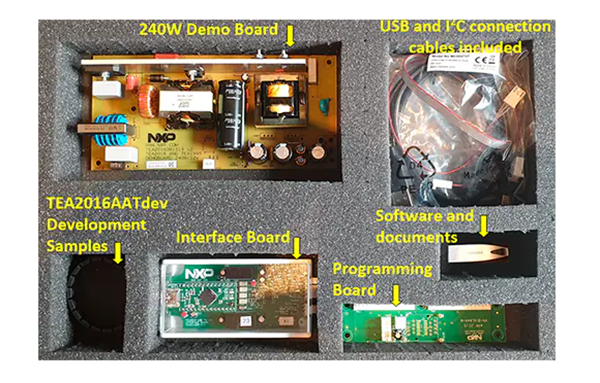

Lieferumfang Kit
- TEA2016DB1519 v2 240 W 12 V 20 A Demoboard
- TEA2016DB1514 v2 USB-I2C-Schnittstellenboard
- TEA2016DB1561 oder TEA20xx_socket_DB1586 Programmierboard
- TEA2016AAT Dev IC-Samples
- USB, 3-polige und 6-polige Anschlusskabel
- USB-Speicherstick mit Ringo Software und Dokumenten
Erforderliche Ausrüstung
- AC Hauptstromquelle
- Leistungsanalysator (optional)
- Elektronische Last (Minimum: 20 A bei 12 V)
- Oszilloskop zur Beobachtung des Betriebsverhaltens
- Windows PC und USB für Parameteränderungen über Software und Schnittstelle
