NXP Semiconductors PCF2131 Nano-Power-RTC mit hoher Genauigkeit
Die NXP Semiconductors PCF2131 Nano-Power-Echtzeituhr (RTC) mit hoher Genauigkeit verfügt über einen integrierten temperaturkompensierten Quarz(Xtal)-Oszillator (TCXO) und einen Schwingquarz von 32,768 kHz. Die PCF2131 ist für eine sehr hohe Genauigkeit und einen extrem geringen Stromverbrauch optimiert. Der PCF2131 bietet einen wählbaren I2C-Bus oder SPI-Bus, eine Backup-Batterie-Umschaltschaltung, eine programmierbare Watchdog-Funktion, vier Zeitstempelfunktion und viele weitere Funktionen.
Die Nano-Power RTC PCF2131 von NXP mit hoher Genauigkeit verfügt über einen Betriebstemperaturbereich von -40 °C bis +85 °C in einem 16-poligen Gehäuse von HLSON.
Merkmale
- Betriebstemperaturbereich von -40 °C bis +85 °C
- Temperaturkompensierter Quarzoszillator (TCXO) mit getrimmten integrierten Kondensatoren
- Extrem niedriger Versorgungsstrom: 64 nA bei VDD = 3,3 V (typisch)
- Temperaturkompensierte RTC, typische Genauigkeit ±3 ppm von -40 °C bis +85 °C
- Integration eines 32,768-kHz-Quarz-Oszillators und Oszillators im gleichen Gehäuse
- Liefert Jahr, Monat, Tag, Wochentag, Stunden, Minuten, Sekunden und 1/100-Sekunden
- Bietet Schaltjahrkorrektur
- Zeitstempelfunktion
- Mit Interrupt-Funktion
- Erkennung von vier verschiedenen Ereignissen auf vier Eingangspins (z. B. für die Manipulationserkennung)
- 2-zeilige Bidirektionale 400 kHz Schnellmodus-I2C-Bus-Schnittstelle
- SPI-Bus mit separatem Dateneingang und -ausgang (maximale Geschwindigkeit von 6,5 MBit/s) mit vier Leitungen
- Batterie-Backup-Eingangspin und Umschaltung
- Batteriegestützte Ausgangsspannung
- Erkennungsfunktion für niedrigen Batteriestand
- Power-On-Reset (POR)
- Einschalt-Reset-Übersteuerungsfunktion (PORO)
- Software-Reset-Funktion
- Zwei Interrupt-Ausgänge (Open-Drain)
- Programmierbare 1-Sekunden- oder 1-Minuten-Unterbrechung
- Programmierbarer Watchdog-Timer mit Interrupt
- Programmierbare Alarmfunktion mit Unterbrechungsfunktion
- Programmierbarer quadratischer Ausgang
- Taktbetriebsspannung von 1,2 V bis 5,5 V
Applikationen
- Elektronische Strom-, Wasser- und Gaszähler
- Präzise Zeitmessung
- Zugriff auf die genaue Tageszeit
- GPS-Ausrüstung zur Reduzierung der Zeit bis zur ersten Reparatur
- Applikationen, die ein genaues Prozesstiming erfordern
- Produkte mit langer automatisierter unbeaufsichtigter Betriebszeit
Dazugehörige Boards
NXP Semiconductors PCF2131-ARD Evaluierungsboard
Ideales Evaluierungs- und Demonstrationsboard für die PCF2131 Nano-Power-Echtzeituhr mit hoher Genauigkeit.
NXP Semiconductors MCIMX93-QSB Development Board
Plattform zur Evaluierung der i.MX 93 Applikationsprozessoren in einem 9 mm x 9 mm-Gehäuse.

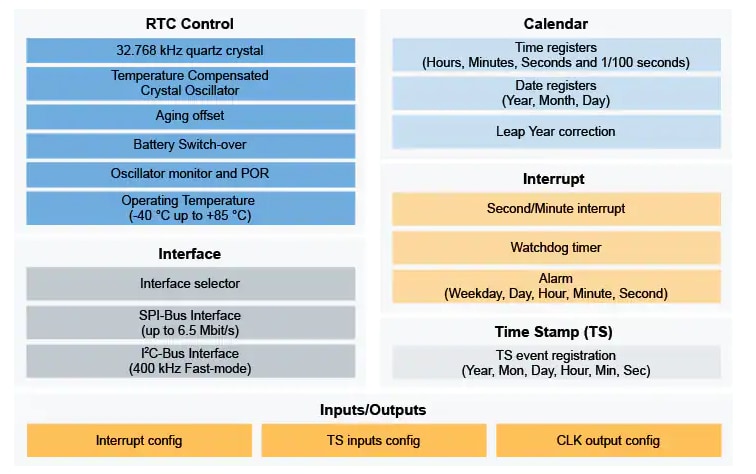

Blockdiagramm
