NXP Semiconductors MCSPTR2AK396 Development Kit

Das MCSPTR2AK396 Development Kit von NXP Semiconductors ist eine umfassende Lösung für Motorsteuerungsanwendungen. MCSPTR2AK396 von NXP Semiconductors integriert leistungsstarke Verarbeitung, Echtzeit-Feedback, Hochfrequenzsteuerung und Sicherheitsfunktionen in einer einzigen Plattform. Dieses Kit vereinfacht die Entwicklung, verbessert die Leistung und bietet eine robuste, zukunftssichere Motorsteuerungslösung.

Basierend auf dem 32-Bit Arm^® Cortex^®-M7 Mikrocontroller S32K39xx und einem analogen Plättchen mit Spannungsregler, Motorsteuerungs-Coprozessor, eFlexPWM, LIN/CAN und Ethernet Physical Layer ermöglicht das Kit ein schnelles Prototyping und die Evaluierung von BLDC- und PMSM-Steuerungsapplikationen, ohne auf das endgültige Hardware-Design warten zu müssen.

Die MCSPTR2AK396 Applikationssoftware verwendet das Automotive Math and Motor Control Library (AMMCLib) Set und das Real-Time Drivers (RTD) Softwarepaket, um die komplette Referenz zu implementieren.

Merkmale

Hardware-Funktionen
- Entwickelt für die Steuerung von 3-Phasen-PMSM- oder BLDC-Motoren, mit internem CAN, Ethernet, LIN, SPI, DSP/MSC, QSPI und I²C
- Optionen: Resolver, Encoder, HALL oder sensorlose Techniken, Positions-/Geschwindigkeitssensor
- DC-Bus-Spannung und -Strom, Phasenspannungen, BEMF-Spannungen, Überstrom-/Spannungs-/Temperaturschutz, Spannungs-/Stromsensoren
Softwarefunktionen
- Feldorientierte Steuerung (FOC) mit Feldabschwächung für sinusförmige Motorentypen (PMSM)
- Erhältlich als ANSI C-Beispiele und modellbasierte Designs für Nicht-Autosar-Anwendungen
- Die Automotive Math and Motor Control Library (AMMCLib) für Steuerungsalgorithmen basiert auf Blöcken einer vorkompilierten Softwarebibliothek
- FreeMASTER und das Motor Control Application Tuning (MCAT) Tool zur Anwendungsoptimierung und Variablenverfolgung auf verschiedenen Ebenen der Steuerungsstruktur
- S32 Design Studio für S32 Platform IDE und S32K39xx Real-Time Drivers (RTD) für Beispielsoftware, erstellt in S32DS und basierend auf S32K39xx RTD

3-Phasen-PMSM-Motor mit Resolver, 30 V pro Phase, 3.000 RPM, 0,32 Nm, 95 W, 5,2 A Motorsteuerungsfähigkeiten
+24 V_DC Stromversorgung
Schnittstellen
- JTAG, Ethernet, CAN
- Integrierter PEmicro Debugger (Micro-USB-Steckverbinder) mit virtuellem COM-Port für serielle Kommunikation-
- 10-Pin-JTAG/SWD-Steckverbinder
Aktivierung
- ANSI-C-basierte Beispiel-SW, die in S32 Design Studio für die Plattform S32 erstellt wurde und auf S32K396 RTD-Treibern basiert
- Model-Based Design Toolbox (MBDT) Beispiel-SW basierend auf S32K396 RTD-Treibern
- FreeMASTER Visualisierungs-/Konfigurationsunterstützung
- MCAT-Tool (Teil des Softwarepakets)

Applikationen

Automobil-Applikationen
Elektrische Zweiräder
Traktionswechselrichter für Elektrofahrzeuge (EV)
Hybrid-Elektrofahrzeug-Applikationen (HEV)

Industrieapplikationen
Steuerung bürstenloser DC-Motoren (BLDC)
Permanentmagnet-Synchronmotoren (PMSM)

Videos

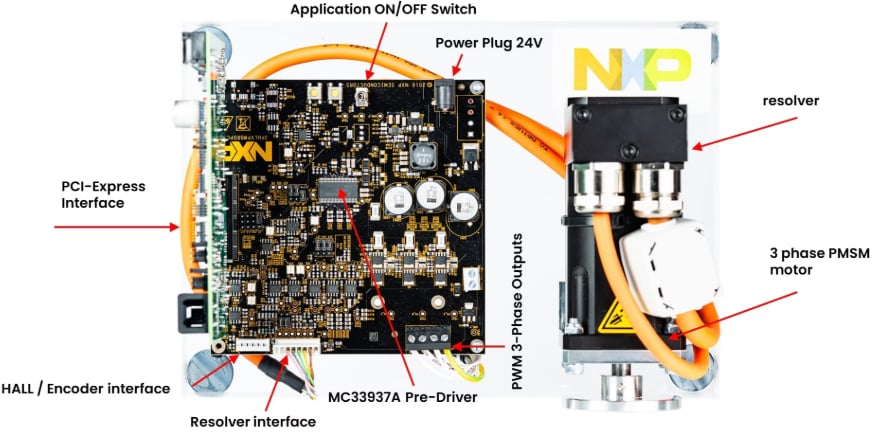

Lieferumfang Kit

S32K396-PCIe Reglerboard
Dreiphasige PMSM/BLDC-Niederspannungs-Leistungsstufe auf Basis des integrierten Vorsteuerungsschaltkreises MC33937A
Micro-USB-Kabel
+24 VDC Stromversorgung
