NXP Semiconductors LPC540 32-Bit-Mikrocontroller
NXP Semiconductors LPC540 32-Bit-Mikrocontroller kombinieren einen ARM® Cortex®-M4-180MHz-Core mit einer energieeffizienten und einzigartigen Architektur, fortschrittlichen HMI sowie flexiblen Kommunikations-Peripheriegeräten, um eine Echtzeit-Leistungsfähigkeit für IoT-Applikationen der nächsten Generation zu liefern. LPC540 MCUs bieten Flexibilität mit einer Quad-SPI-Flash-Schnittstelle, CAN, Grafik-LCD und bis zu 11 Kanälen für FlexComm und können an sich verändernde Anforderungen angepasst werden. Die Kompatibilität innerhalb der Baureihe ermöglicht der LPC540 MCU-Familie einen nahtlosen Migrationspfad für eine steigende Verarbeitungsleistung bereitzustellen und die Flexibilität von zusätzlichen fortschrittlichen Peripheriegeräten hinzuzufügen.LPC540 MCUs verfügen über einen SRAM bis zu 360 KB, eine Quad-SPI-Flash-Schnittstelle, Ethernet-Unterstützung, einen TFT-LCD-Controller und zwei CAN-FD-Module, während gleichzeitig ein ausgewogenes Verhältnis zwischen Funktionsintegration und Leistungseffizienz hergestellt und ein Strom im Aktivmodus von 100 µA/MHz erreicht wird. LPC540 Mikrocontroller werden für Flexibilität beim Design in TFBGA180-, TFBGA100-, LQFP208-, und LQFP100-Gehäusen angeboten.
Merkmale
- ARM Cortex-M4-Prozessor der bis zu 180 MHz betrieben werden kann
- Fließkommaeinheit (FPU) und Speicherschutzeinheit (MPU)
- ARM Cortex-M4-integrierter vektorgesteuerter Interrupt-Controller (NVIC)
- Nicht-maskierbarer-Interrupt-Eingang (NMI) mit einer Auswahl von Quellen
- 360KB-On-Chip-SRAM
- Quad-SPI-Flash-Schnittstelle
- (SPIFI) für die Erweiterung des Programmspeichers
- Hochgeschwindigkeits-USB-Host
- Vollgeschwindigkeits-USB-Host- und Bauteil-Controller
- Ethernet-AVB
- LCD-Controller
- Smartcard-Schnittstellen
- SD/MMC
- CAN
- FD
- Externer Speicher-Controller (EMC)
- DMIC-Subsystem mit PDM-Mikrofonschnittstelle und I2S
- Fünf Mehrzweck-Timer
- SCTimer/PWM
- RTC/Alarmtimer
- Multi-Rate-Timer (MRT)
- Watchdog-Timer mit Fenster (WWDT)
- Zehn flexible serielle Kommunikationsgeräte (USART-, SPI-, I2S-, I2C-Schnittstelle)
- Sicherheits-Hash-Algorithmus (SHA)
- 12-Bit-Analog-Digital-Wandler mit 5,0 Msamples/Sek.
- Temperatursensor
- Einzelne Stromversorgung von 1,71 V bis 3,6 V
- Power-On-Reset (POR)
- Spannungsabfall-Erkennung (BOD, Brown-Out Detect) mit separaten Schwellwerten für Unterbrechungen und erzwungener Zurücksetzung
- Unterstützt JTAG-Boundary-Scan
- Individuelle 128-Bit-Bauteil-Seriennummer zur Identifizierung
- Betriebstemperaturbereich: -40 °C bis +105 °C
- Gehäuseoptionen:
- TFBGA180, TFBGA100, LQFP208, LQFP100
Applikationen
- Gebäude-Steuerung und Automatisierung
- Diagnoseausstattung
- Multi-Knoten-/Multi-Protokoll-Kommunikations-Hubs
- HMI/GUI-Applikationen
- Datensammler, Infotainment/Navigation
- Telematik/Flottenmanagement

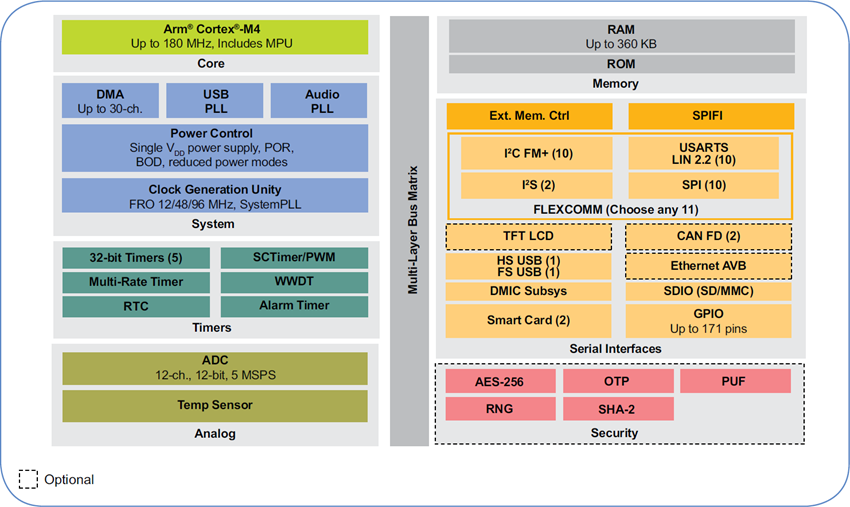

Blockdiagramm
Veröffentlichungsdatum: 2018-05-16
| Aktualisiert: 2022-11-17
