NXP Semiconductors i.MX-RT1040 Crossover-MCUs
Die i.MX-RT1040 Crossover-MCUs von NXP Semiconductors sind auf hohe Leistung und Echtzeitverarbeitung ausgelegt und eignen sich daher ideal für industrielle und IoT-Anwendungen. Angetrieben durch den Arm® Cortex®-M7 Kern, der mit bis zu 600 MHz betrieben wird, bieten diese MCUs eine robuste Verarbeitungsleistung mit einer geringen Latenzzeit (nur 20 ns). Die Bauteile verfügen über 1 MB On-Chip-RAM, das als Tightly-Coupled Memory (TCM) oder Universalspeicher konfiguriert werden kann, und unterstützen vielfältige Konnektivitätsschnittstellen, darunter UART, SPI, I2C, USB und CAN. Darüber hinaus unterstützt die i.MX-RT1040 Familie erweiterte Multimedia-Funktionen mit einer 2D-Grafikbeschleunigungs-Engine und einem LCD-Display-Controller, wodurch sie sich für grafische Benutzeroberflächen und erweiterte Mensch-Maschine-Interaktionen eignet.
Die NXP i.MX-RT1040 Crossover-MCUs werden durch ein umfassendes Entwickler-Ökosystem unterstützt, das mit dem MCUXpresso-Ökosystem eine optimale Mikrocontroller-Designerfahrung ermöglicht. Das Ökosystem umfasst ein SDK, eine Auswahl an IDEs und sichere Bereitstellungs-/Konfigurations-Tools für eine schnelle Entwicklung.
Merkmale
- Leistung
- ARM Cortex-M7 bei 600 MHz
- 3.020 CoreMark/1.284 DMIPS
- Echtzeit-Antwort mit niedriger Latenzzeit von nur 20 ns
- Niedrige dynamische Leistung mit integriertem DC/DC-Wandler
- Stromsparende Betriebsmodi bei 24 MHz
- Software/Tools
- MCUXpresso-Ökosystem-Unterstützung
- Auswahl an IDE-Optionen
- Pin-, Takt-, Peripherie-, Sicherheits- und Speicherkonfigurations-Tools
- Sicherheitsprogrammierungs- und Bereitstellungs-Tools
- Software Development Kit
- Zephyr-RTOS-Unterstützung
- MCUXpresso-Ökosystem-Unterstützung
- Speicher
- Bis zu 512 KB OCRAM + 512 KB TCM (konfigurierbar als SRAM)
- Umfangreiche Optionen für externe Speicherschnittstellen
- NAND, eMMC, QuadSPI NOR Flash und Parallel NOR Flash
- Erweiterte Multimedia-Grafiken für GUI und erweiterte HMI
- 2D-Grafikbeschleunigungs-Engine
- LCD-Display-Controller (bis zu WXGA 1366x768)
- 3x I2S für Hochleistungs-Mehrkanal-Audio
- Kompakte MAPBGA169 Gehäuse
- 9 mm x 9 mm 0,65 mm Rastermaß
- 11 mm x 11 mm 0,8 mm Rastermaß
- 7 mm x 7 mm 0,50 mm Rastermaß
- -40 °C bis +125 °C robuster erweiterter industrieller Temperaturbereich
- Drahtlose Verbindungsschnittstellen Wi-Fi®, BLUETOOTH®, BLUETOOTH Low Energy, ZigBee® und Thread™
Applikationen
- Industrie
- Bürstenlose DC-Motorsteuerung (BLDC)
- Gebäudesteuerung
- Drohnensysteme
- Home-Bedienfelder
- Industrie-HMI
- Bestands- und Lieferkettenmanagement
- Bewegungssteuerung und Robotik
- Motorantriebe
- Permanentmagnet-Synchronmotoren (PMSMs)
- Strom und Energie
- Smarte Beleuchtung
- Intelligente Steckdosen
- Transport Ticketing
- Verbraucher
- Gaming-Zubehör
- Große Haushaltsgeräte
- Einzelhandel
- Robotikgeräte
- Intelligente Lautsprecher
- Soundbars

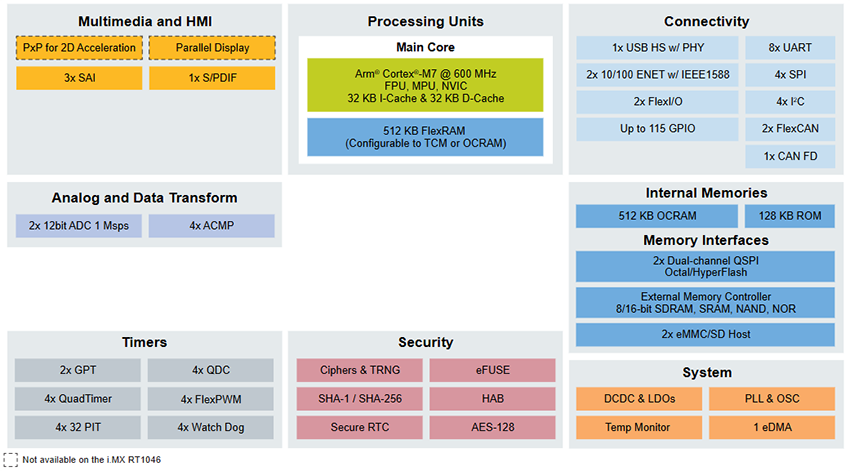

Blockdiagramm
Weitere Ressourcen
- Applikationshinweise für i.MX RT1040 und i.MX RT1060X
- So aktivieren Sie SWO Trace für die i.MX RT10xx-Baureihe
- Abstimmung der Timing-Parameter für FlexIO Emulated Interface
- Dynamisches Laden von Code durch Overlay
- Implementierung eines zweiten Bootloaders auf der i.MX RT10xx-Baureihe
- i.MX RT eMMC RPMB-Aktivierung
- Verbindung von i.MX RT1060 mit dem USB-4G-Modul (RNDIS-Modus)
Zugehöriges Evaluierungskit
NXP Semiconductors i.MX RT1040 Evaluierungskit
Bietet eine Plattform zur Entwicklung der 600-MHz-Crossover-MCU i.MX RT1040 basierend auf Arm Cortex®-M7.
