NXP Semiconductors FXLS8961AF 3-Achsen-MEMS-Beschleunigungsmesser
Der 3-Achsen-MEMS-Beschleunigungsmesser FXLS8961AF von NXP Semiconductors ist für eine große Auswahl an Sicherheits- und Komfortapplikationen in Fahrzeugen ausgelegt, die ein ausgezeichnetes Offset und eine Empfindlichkeitsstabilität über Temperatur erfordern. Das Bauteil unterstützt stromsparende und leistungsstarke Betriebsmodi und ermöglicht eine maximale Flexibilität, um verschiedene Leistungsanforderungen und Auflösungen für einzigartige Anwendungsfälle zu erfüllen. Mehrere fortschrittliche, integrierte digitale Funktionen tragen zur Reduzierung des Gesamtstromverbrauchs des Systems bei und vereinfachen die host-Datenerfassung.
Der FXLS8961AF von NXP Semiconductors ist in einem 3 mm x 3 mm x 1,25 mm 12-poligen QFN-Gehäuse mit einem 0,65 mm-Rastermaß und benetzbaren Flanken verfügbar. Das Bauteil ist gemäß AEC-Q100 qualifiziert und arbeitet über einen erweiterten Temperaturbereich von -40 °C bis 105 °C. Die Kombination aus Sensorleistung, Systemstromsparfunktionen und erweiterter Übertemperaturbereichsleistung macht den FXLS8961AF zu einem idealen Beschleunigungsmesser für Sicherheits- und Komfortapplikationen in Fahrzeugen.
Merkmale
- ±2/4/8/16 g vom Benutzer wählbare Full-Scale-Messbereiche
- 12-Bit-Beschleunigungsdaten
- 8-Bit-Temperatursensordaten
- Rauscharm von 230 ° g/√ Hz (typisch) im Hochleistungsmodus
- Stromsparende Leistung
- ≤ 2 μA IDD für ODRs bis zu 6,25 Hz
- 4 µA IDD für ODRs bis zu 50 Hz
- Null-G-Offset und TCO-Leistung von ±30 mg (typisch) und ±0,25 mg/°C (typisch) nach der Platinenmontage
- Wählbare ODRs von 0,78 Hz bis 3.200 Hz sowohl in stromsparenden als auch Hochleistungsmodi
- Flexibler Leistungsmodus ermöglicht benutzerdefinierte ODRs mit programmierbaren Dezimations- (Auflösung) und Leerlaufzeiteinstellungen
- 144-byte Ausgangsdatenpuffer (FIFO/LIFO), der bis zu 32 12-bit X/Y/Z Datentriplets speichern kann
- Flexible Sensordatenänderungserkennungsfunktion (SDCD) für Bewegung oder keine Bewegung, high-g/low-g, freefall und andere Trägheitsereignisse
- Autonome Ausrichtungserkennungsfunktion (Hochformat/Querformat/Auf/Ab)
- Eigengesteuerter stromsparender Bewegungserkennungsmodus mit eindrahtiger Schnittstellenoption
- 12-bit-Vektorgrößenberechnung
- Trigger-Eingang für die Synchronisierung der Datenerfassung mit einem externen System
- I2C-Schnittstellenfrequenzen bis zu 1 MHz; 3- und 4-Draht-SPI-Schnittstelle mit Taktfrequenzen bis zu 4 MHz
- Bidirektionale, robuste Selbsttest-Diagnose: Bewegung oder Ausrichtung des Bauteils beeinflusst das Ergebnis nicht
Applikationen
- Infotainment
- Telematik (T-Box)
- Fahrzeug-Alarmanlagen
- Neigungsmesser
- Türprüfer
- Smartlock

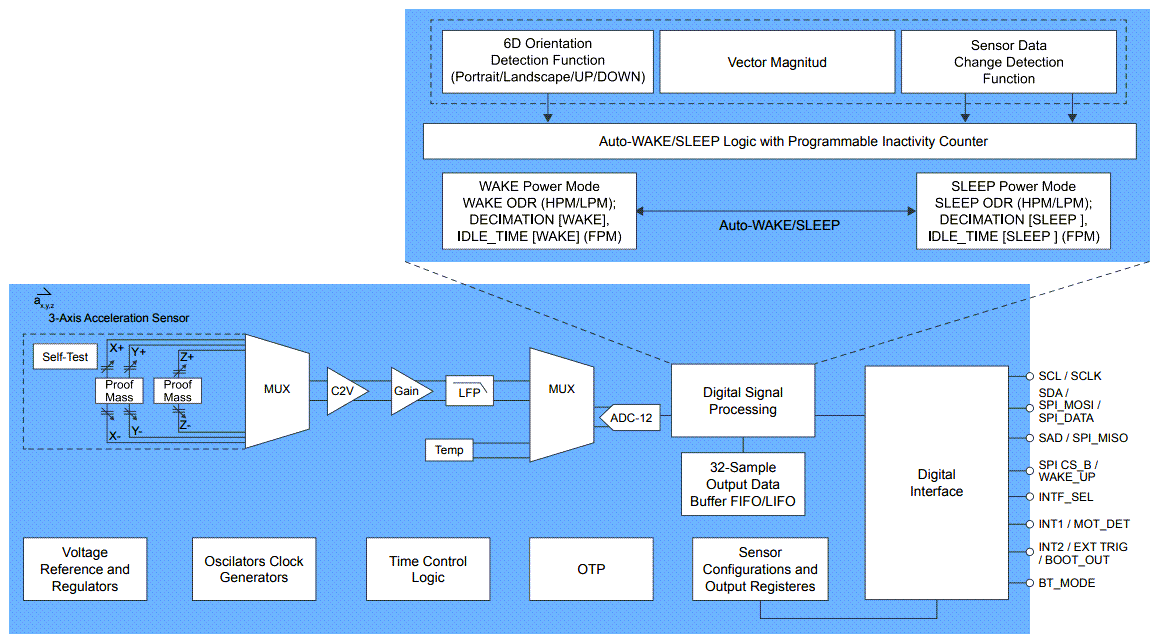

Blockdiagramm
Verwandtes Development Tool
NXP Semiconductors FRDM-STBA-A8961 Sensor-Abschirmungsboard
Dieses Board ist zur Evaluierung und Entwicklung des 3-Achsen-Beschleunigungsmessers FXLS8961CF ausgelegt.
Veröffentlichungsdatum: 2024-08-29
| Aktualisiert: 2024-09-05
