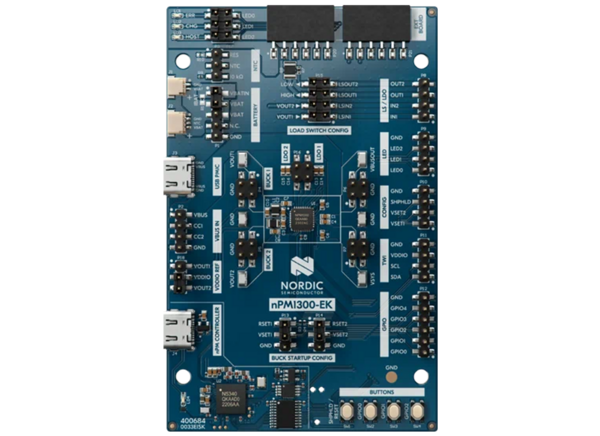

Nordic Semiconductor nPM1300-EK PMIC-Evaluierungskit

Das Nordic Semiconductor nPM1300-EK PMIC-Evaluierungskit ermöglicht eine einfache Evaluierung und codefreie Konfiguration der nPM1300 Leistungsmanagement-ICs (PMICs). Stellen Sie eine Verbindung mit der nPM PowerUP-App in nRF Connect für Desktop her, konfigurieren Sie alle Einstellungen des nPM1300 über eine intuitive GUI und exportieren Sie den Code für die Implementierung in der MCU-Applikation des Benutzers. Das nPM1300-EK bietet JST-Batterie-Steckverbinder für Batterien mit oder ohne interne NTC und Stiftleisten für den Zugriff auf alle nPPM1300-Verbindungen. Darüber hinaus sind drei LEDs und vier Drucktasten für eine einfache Verwendung bei der Evaluierung des GPIO- und LED-Treiber-Funktionsumfangs des PMIC implementiert.

Merkmale

  • Nahtlose Integration und codefreie Konfiguration mit der nPM PowerUP-Desktop-App
  • Stiftleisten mit Stecker bieten Zugriff auf alle nPM1300 PMIC-Verbindungen für eine einfache Verbindung mit externen Testausrüstungen
  • Integrierte LEDs (3) und Drucktasten (4) ermöglichen die Evaluierung der eingebauten LED-Treiber und GPIOs des PMIC
  • USB-C™-kompatibel für Leistung und Datenkommunikation
  • Benutzerfreundliches QFN- oder kleines WLCSP-Gehäuse
  • Systemmanagement
    • 2 Abwärtsregler mit hohem Wirkungsgrad
    • 800-mA-Batterieladegerät
    • Genaue Batteriestandsanzeige mit nRF-SoC
    • Kaltstart-Funktion mit einer oder zwei Tasten
    • Watchdog und Boot-Timer
    • Schiff- und Ruhemodi

Applikationen

  • Evaluierung des nPM1300 PMIC
  • Leistungsmanagement für Breadboard-Prototyping von Embedded-Leistungsapplikationen
  • Batterie-Ladecontroller-Boards für das Laden von Prototypen ohne integrierte PMICs

Technische Daten

  • Ladegerät
    • JEITA-konform
    • Anschlussspannungsbereich: 3,5 V bis 4,45 V
    • Dynamischer Leistungspfad
    • Ladestrombereich: 32 mA bis 800 mA
  • Abwärtsregler (2x)
    • Ausgangsbereich: 1,0 V bis 3,3 V
    • Strombegrenzung: 200 mA (jeder Ausgang)
  • Eingangsregler
    • Eingangsbereich: 4,0 V bis 5,5 V
    • Ungeregelter Ausgangsbereich: 4,0 V bis 5,5 V
    • Transienter Überspannungsschutz: 22 V
    • USB-C-Strombegrenzung: 1500 mA
  • Batteriespannungsbereich: 2,3 V bis 4,45 V
  • Betriebstemperaturbereich: -40 °C bis +85 °C
