Nexperia PSMN 30-V-n-Kanal-MOSFETs
Nexperia PSMN 30-V-n-Kanal-MOSFETs verfügen über die NextPowerS3-Technologie, die einen niedrigen RDSon und einen geringen IDSS-Kriechverlust in einem LFPAK-Gehäuse bietet. Das LFPAK-Gehäuse bietet eine hohe Zuverlässigkeit und ist für 175 °C qualifiziert. Diese MOSFETs enthalten den erstklassigen SOA (Safe Operating Area, SOA). Diese PSMN-MOSFETs verfügen über einen niedrigen Kriechverlust von weniger als 1 µA bei 25 °C und sind für einen Gate-Drive von 4,5 V optimiert. Diese MOSFETs weisen eine Sperrschichttemperatur sowie Lagertemperatur von -55 °C bis +175 °C auf. Diese PSMN-MOSFETs eignen sich hervorragend für den Einsatz in Hot-Swap-, Leistungs-O-Ring-, Batterieschutz-Applikationen, für die Steuerung von gebürsteten und BLDC-Motoren und für die Synchrongleichrichtung in AC/DC- und DC/DC-Applikationen.
Merkmale
- Optimiert für geringe RDSon
- NextPowerS3-Technologie
- Erstklassiger SOA
- Geringer Kriechverlust: < 1 µA bei 25 °C
- Sehr zuverlässiges LFPAK-Gehäuse, für bis zu 175 °C qualifiziert
- Freiliegende Leitungen für visuelle Lötinspektion
- Geringes Einschwingen und Überschwingen für Designs mit niedriger EMI
Technische Daten
- Für Gate-Drive von 4,5 V optimiert
- Lagertemperaturbereich: -55 °C bis +175 °C
- Sperrschichttemperaturbereich: -55 °C bis +175 °C
- Bei 25 °C ≤ Tj ≤ 175 °C:
- Drain-Quellenspannung von 30 VDS
- Drain-Gatespannung von 30 V DGR
Applikationen
- Hot-Swap
- Leistungs-O-Ring
- DC-Schalter/Lastschalter
- Batterieschutz
- Steuerung von gebürsteten und bürstenlosen Motoren
- Synchrongleichrichtung in DC/DC- und AC/DC-Applikationen

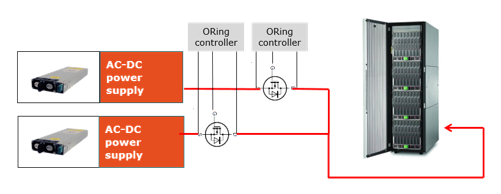

Leistungs-O-Ring - Applikationsdiagramm
