Murata Rauschunterdrückung in der Stromversorgungsleitung für Home-Audio

Digitale Verstärker werden bei Home-Audio-Applikationen zunehmend beliebter. In vielen Fällen wird Home-Audio über eine AC-Steckdose mit Strom versorgt und das leitfähige Rauschen im Stromversorgungskabel wird gemäß EMV-Standards geregelt. Daher ist es erforderlich, das Ausgeben von Rauschen in die Stromversorgungsleitung während der Audiowiedergabe zu verhindern. Hier ist ein Überblick über Rauschprobleme in Home-Audio-Kabeln und die dazugehörigen Lösungen.

Auswirkungen der Stromversorgung und Gegenmaßnahmen

Die Qualität der Stromversorgung ist wichtig, um ein hervorragendes Audio von einem Audiogerät auszugeben. Abbildung 1 (unten) zeigt die THD+N-Ergebnisse, wenn ein anderes Bauteil an die Stromversorgung eines Heim-Audiogeräts angeschlossen ist. Während sich das THD + N über den gesamten hörbaren Bereich verschlechtert, wenn die Unterdrückung nicht in der Stromversorgungsleitung implementiert ist, verbessert die Unterdrückung das THD+N-Ergebnis und die Audioqualität (Abbildung 2, unten).

Die PLT10HH Gleichtakt-Drosselspulen mit großem Strom und BNX-Block-Typ-EMIFIL®-Filter von Murata bieten eine wirksame Unterdrückung von niedrigen bis hohen Frequenzen in Stromversorgungsleitungen. Beide Baureihen eignen sich hervorragend für den Einsatz in verschiedenen Sätzen zur Unterdrückung von Stromversorgungsrauschen.

Abbildung 1

Beispiel für Rauschstörungen durch Stromversorgungsschaltungen und Gegenmaßnahmen

Abbildung 2

Messergebnisse der Audioqualität mit Unterdrückung der Stromversorgungsschaltung

Auswirkungen von Audioschaltungen und Gegenmaßnahmen

In der Regel werden Home-Audio-Applikationen vom AC-Ausgang mit Strom versorgt. Das leitfähige Rauschen im Stromversorgungskabel wird gemäß den EMV-Standards geregelt, wodurch verhindert wird, dass Rauschen während der Audiowiedergabe in die Stromversorgungsleitung gelangt.

Methoden zur Reduzierung des Rauschens werden in der Regel in den AC-Adapter oder den AC/DC-Leistungsversorgungsbereich eingeführt. Es ist jedoch einfacher, das Rauschproblem zu vermeiden, indem eine Unterdrückung im Stromversorgungsbereich des digitalen Verstärkers, der die Quelle des Rauschens ist, angewendet wird (Abbildung 3, unten).

Abbildung 4 (unten) zeigt die Ergebnisse der Messung des aus der Stromversorgungsleitung austretenden Rauschens. Es zeigt die höheren Oberschwingungen der Schaltfrequenzen des digitalen Verstärkers, die als Rauschen geleitet werden. Die Ausstattung der PLT10HH Drosselspulen und BNX-Filter von Murata konnte eine Verbesserung von mehr als 20 dB erzielen.

Die Verwendung beider Baureihen ermöglicht Designern die Unterdrückung von Rauschstörungen von der Stromversorgungsschaltung zu den Audiogeräten sowie die Unterdrückung von Rauschen, das von der Audioausrüstung zur Stromversorgung fließt.

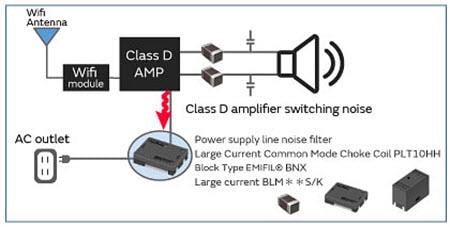

Abbildung 3

Beispiel für Gegenmaßnahmen zum Umgang mit einem Rauschaustritt von einem Verstärker der Klasse D zur Stromversorgungsschaltung

Abbildung 4

Messergebnisse des Stromversorgungsrauschens vor und nach der Verwendung von Unterdrückungsprodukten
