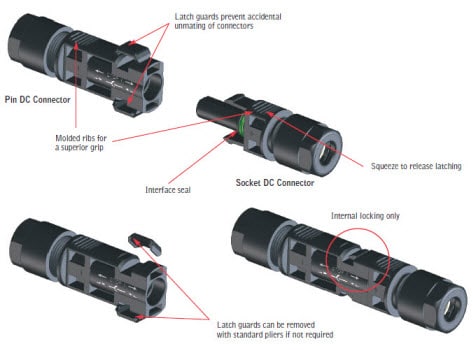

Die SolarSpec™ DC-Anschlüsse von Molex bieten einen sicheren, abgedichteten IP-67 -Anschluss für die Serien-Verkabelung von Silikon-Photovoltaik-(PV)-Platten durch eine für die Industrie standardisierte Steckverbindung, einfache Schnappverschluss-Verbindungen und einen internen Verriegelungsmechanismus. Die SolarSpec™ DC-Anschlüsse haben Molex exklusives Design, einschließlich der gegossenen Oberflächenrippen, der "berührungssicheren" Sicherheits-Konstruktion zum Schutz vor elektrischem Strom, unabhängig davon, ob die Anschlüsse verbunden oder nicht-verbunden sind, und eines Kontakt-Widerstands von <0,5mΩ. Das robuste Design der Molex SolarSpec™ DC-Anschlüsse erfüllt NEC 2008 und NFPA 70; den US-Code für "die sichere Installation von Elektro-Verdrahtung und Ausrüstung" und die TÜV- und UL-Doppelqualifikation für lange Lebensdauer unter schwierigen Bedingungen. Die Anschlüsse passen für 14 und 12 zu 10 AWG-Kabel.

Entwickelt für die robotergestützte Montage von Silikon-Photovoltaik- ( PV- )Systemen, vereinfachen die Molex SolarSpec™ -Anschlusskästen und Kabelkonfektionierungen den Platten-Montage-Produktionsprozess und reduzieren die Herstellungskosten. Die exklusiv entworfenen Federkraftklemmen mit optionaler Solder Charge Technology™ ermöglichen es, dass der SolarSpec™Anschlusskasten- Aufbau mittels einer robotergestützten Bestückungsmaschine befestigt wird, was die Montagezeit um einen Faktor von bis zu 10 reduzieren kann.

Die SolarSpec™ -Kabel -Konfektionierungen sind für die Verwendung in parallelen und Reihen-Anwendungen im Solar-Bereich erhältlich. Das Angebot beinhaltet asymmetrische Anschlussleitungen für die Verwendung in Solar-Anschlusskästen und symmetrischen Konfigurationen für Reihen- und Feldinstallationen. Die 12 AWG-Kabel sind doppelt isoliert, Elektronenstrahl-vernetzt für Langlebigkeit und zur Erfüllung der Anforderungen rauer Außen-Solaranwendungen. DieMolex SolarSpec™ Kabelkonfektionierungen wurden zum Anschließen an andere Produkte der SolarSpec™ Produktreihe entworfen.

Produktliste anzeigen

• Dioden- und Kabelanschlüsse in entfernbarer Oberschale, um den Zugang bei Reparatur oder Austausch zu erleichtern.
• Beinhaltet 2 x 4mm²/ 12 AWG Molex DC-Kabel zur Vereinfachung des Bestell- und Montageprozesses
• Die Bauteile werden zur robotergestützten Bestückung gegurtet geliefert, um die Plattenmontage-Zeit und damit verbundene Kosten zu reduzieren
• Einrichtungsmembran zum Druckausgleich bei Temperaturänderungen innerhalb des Kastens, um den Verguss-Bedarf zu eliminieren.
• Federkraftklemmen zum Anschluss an PV-Platten, die in einem niedrigeren Bulkwiderstand resultieren und den automatischen Lötprozess erleichtern. Keine Clips oder Klammern zum Zurückhalten der Bandleitungen
• Optionale Solder-Charge™ Klemmenkästen eliminieren den Bedarf an Handlöt-Arbeiten an den Bandleitungen und ermöglichen einen Hochgeschwindigkeits-Montageprozess mit gleichbleibender Qualität bei jedem Anschluss
• Optionales doppelseitiges Tape eliminiert den Bedarf an Reparaturzeit am Silikon, wenn es die PV-Platte am Boden befestigt
• Federklipp-Federzugklemmen für Kabel auf der Abdeckung liefern hohe Kabel-Auszugswerte
• Maximale Wärmeeffizienz stellen eine niedrige Wärmeentwicklung sicher

• Verriegelungsmechanismus zur Sicherung der Boden-Abdeckungsverbindung beugen einer zufälligen Exposition gegenüber Hochspannungskontakten vor; Werkzeug zum Öffnen erforderlich
• Branchenübliche Schnittstellenklemmen


• Nennspannung (max.): 1000V DC (max. Arbeitsspannung pro Modul: 60V)
• Strom (max.): 9,0A
• Kontakt-Widerstand: <5 Milliohm (Klemmenkaste obere Abdeckung zu Klemmenkasten Basiseinheit)
• Dielektrische Widerstandsspannung: 6000V min.
• Isolierwiderstand: >400 Megaohm
