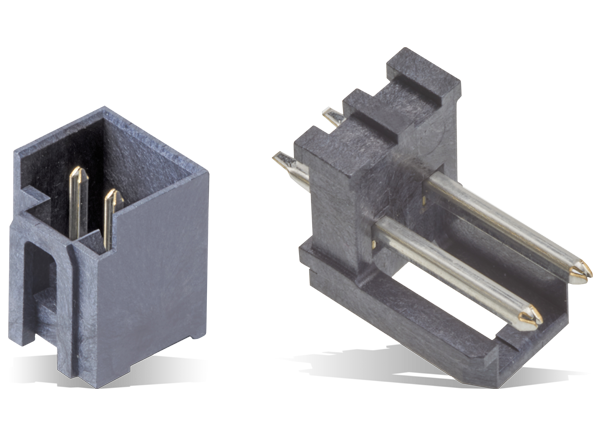

Molex L1NK 396 Steckverbindersystem
Die L1NK 396 (Link 396) Steckverbinder von Molex verhindern eine Falschsteckung mit einem einzigartigen Keying-Design und bieten ein deutlich hörbares Klicken für eine sichere Verbindung. Die Steckverbinder sind ein einreihiges Wire-to-Board-System, das ein Rastermaß von 3,96 mm, einen Nennstrom von 11,0 A und hervorragende Design-Optionen für eine effiziente Montage bietet. Das TPA-Design bietet Sicherheit für die Anschlüsse in der Anschlussbuchse, wodurch Fehler in Endprodukten durch Reduzierung der Wahrscheinlichkeit eines Herausrutschens von Anschlüssen verhindert werden. Die Stiftleisten bieten einen vollständigen direkten Drop-in-Ersatz auf der PCB für JST-VH und verfügen über ein V0-/GW-Kombinationsmaterial, das eine kleinere Stückliste für OEMs zur Entwicklung von Produkten auf globaler Ebene zur Erfüllung der europäischen elektrischen Normen bietet. L1NK 396 Steckverbinder bieten einen hervorragenden Anschlussschutz in einem kleinen Gehäuse mit maximalem Strom.
Merkmale
- Reflow-Optionen sind verfügbar
- Verringerung der Arbeitskosten, Zeit- und Ressourcenersparnis
- Reflow-lötbare Stiftleiste
- Ist gegen einen 260-°C-Reflow-Prozess beständig
- V-0-/Glühdraht-Kombinationsharz
- Reduziert die Material- und Arbeitskosten und ermöglicht Kunden die Erfüllung der elektrischen Anforderungen gemäß europäischen Normen
- Formschlüssige Verriegelung
- Bietet ein deutlich hörbares Klicken für eine sichere Verbindung
- Einzigartiges Keying-Design
- Schützt vor Falschsteckungen
- TPA
- Verhindert ein Herausrutschen von Anschlüssen
Applikationen
- Fahrzeuganwendungen
- Ladestationen
- Kabelbaumhersteller
- Interne Bauteile
- Applikationen ohne Dichtung
- Unterhaltungselektronik
- Tiefkühler
- Spielautomaten
- Drucker
- Kühlschrank
- Scanner
- Sicherheitssysteme
- Verkaufsautomaten
- Waschmaschine
- Haushaltsgroßgeräte
- Industrie
- Fließbandausrüstungen
- Nahrungsmittel und Getränke
- Medizintechnik
- Diagnoseausstattung
- Monitore zur Patientenüberwachung
- Telekommunikation/Netzwerke
- Router und Schalter
- Server
- Speicher
Technische Daten
- 300VAC (RMS) or 300VDC maximum voltage
- 11.0A maximum current
- 10mΩ maximum contact resistance
- 1700VAC dielectric withstanding voltage
- 1000MΩ minimum insulation resistance
- -40°C to +105°C operating temperature range
- 3.96mm pitch
- 14.7N (3.3lbf) maximum contact insertion force
- 35.6N minimum contact retention to housing
- 13.7N (3.1lbf) insertion force to PCB
- 35.6N minimum retention force
- 10.7N mating force per circuit
- 3.7N un-mating force per circuit
- 25x cycle durability
- Tin contacts and plating
- 1.60mm PCB thickness
