Mikroe USB UART 4 Click Board™
Das USB UART 4 Click Board™ von MikroElektronika ist für die Bereitstellung einer USB-zu-asynchronen seriellen Datenschnittstelle ausgelegt, um eine einfache Kommunikation von Mikrocontroller-basierten Designs mit PCs zu ermöglichen. Das Click Board ist mit einem FT232RL USB-zu-UART-Schnittstellenmodul ausgestattet, das nahtlos und ohne großen Aufwand die UART-Leitungen mit einem PC verbinden kann. Das FT232RL enthält Produktbeschreibungs-Strings, CBUS-E/A-Konfiguration, PID, Seriennummer und einen eingebetteten internen 1024-Bit-EEPROM zur Speicherung von USB-VID. Ein 16x Takteingang wird von einem 48MHz-Referenztakt über einen Baudraten-Controller zum UART-Controller bereitgestellt. Der 14-Bit-Prescaler und die drei Registerbits passen die Baurate an, die über die OS-Terminal-Applikation gewählt und an den Treiber weitergeleitet wird. Dieses USB UART 4 Click Board wird in zahlreichen Applikationen verwendet, bei denen eine einsatzbereite und einfache Lösung für die Verbindung von USB zu UART erforderlich ist.
Merkmale
- FT232RL USB-to-UART interface module
- Integrated support for USB protocol
- CBUS programmable pins
- Unique serial number programmed in OTP memory
- Interfaces
- GPIO
- UART
- 3.3V or 5V input voltage
- 3.3V to 5.25V logic voltage level
- -40°C to +85°C operating temperature range
- Royalty-free VCP and Direct (D2XX) drivers for major operating systems
Overview
.jpg "Tabelle - Mikroe USB UART 4 Click Board™")

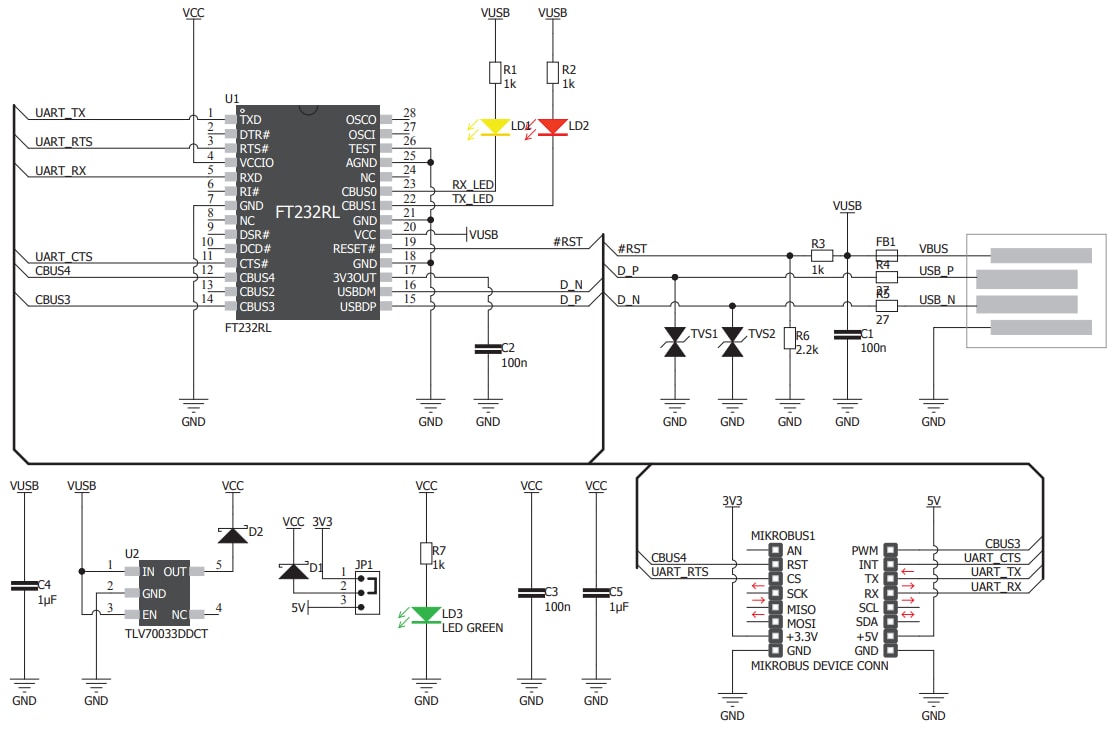

Schematic
