Microchip Technology OX-502 Ofengesteuerte Quarzoszillatoren (OCXO)
Microchip Technology OX-502 Ofengesteuerte Quarzoszillatoren (OSXO) bieten eine ausgezeichnete Kombination von kleiner Größe, geringem Stromverbrauch, schneller Aufwärmzeit und Stabilität bei Luftstrom. Die OX-502 verfügen über eine enge Übertemperaturstabilität von ±10 ppb, ±3 ppm über eine Lebensdauer von 10 Jahre und einen Frequenzgang von ±2 ppb/C. Das Bauteil ist in einem kleinen Gehäuse von 9,4 mm x 14,3 mm untergebracht und wird in einem erweiterten Temperaturbereich zwischen -40 °C bis +95 °C betrieben.
Die OX-502 Quarzoszillatoren basieren auf der proprietären Entwicklung, dem Wärmemanagement und der leistungsbewährten Stabilität von ASIC. Der OX-502 schließt die Lücke zwischen AT-Schnitt-basierten TCXOs und größeren OCXO-Designs.
Merkmale
- 6-Pin-SMD-Gehäuse
- Schnelles Aufwärmen
- Frequenzbereich: 10 MHz bis 40 MHz
- Standardfrequenz: 10, 12,8, 20, 24,576, 25, 30,72 MHz
- Hohe Zuverlässigkeit (basierend auf vollständig integriertem Design)
- Geringer Stromverbrauch
Applikationen
- Basisstationen (5G und 4G)
- Prüfausstattung
- Kleinzelle
- Kommunikationstechnik im Militärbereich
- Stratum 3
- SyncE; 1588

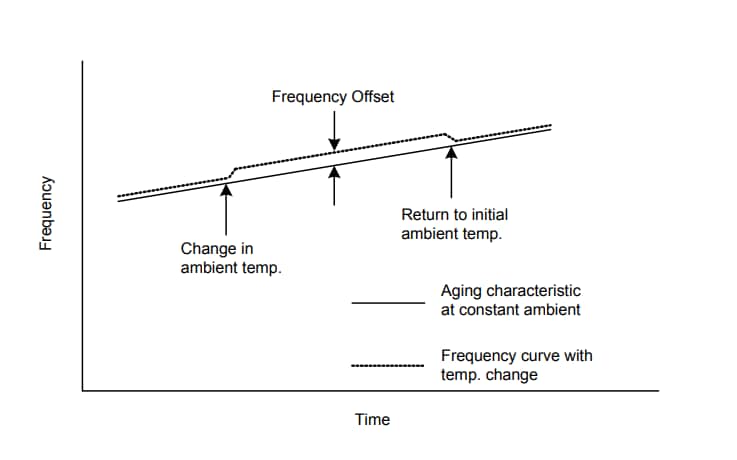

Temperaturstabilitäts-Grafik
Weitere Ressourcen
