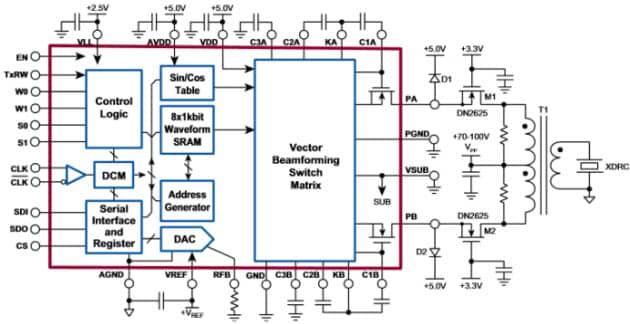

Microchip MD2133 High Speed Ultrasound Beamforming Source Driver
Der Microchip ;D2133 Treiber ist bei Mouser erhältlich und ein hochschneller Ultraschall-Strahlenbildungsquellentreiber mit Wellenformspeicher und einem digitalen Zähler. Programmierbar und bestimmt für medizinische Ultraschall-Strahlenformungsanwendungen kann der MD2133 in HIFU-, NDT-Ultraschall- und anderen Instrumentenanwendungen verwendet werden. Der MD2133 unterstützt CMOS digitale Logikeingangsschaltkreise, einen 8-Bit-Strom-DAC für die Blendengewichtungssteuerung sowie eine 8-Bit- schnelle Impulsstromschaltermatrix. Das Gerät unterstützt sowohl Impulsstrom-Amplitudenmodulation (PAM) als auch Impulsbreitenmodulation (PWM), mit einem In-Phase- und einem Quadratur-I-Q-Stromschatler und einer eingebauten Sinus- und Kosinus-Winkel-Vektor-Nachschlagtabelle. Die Winkelauflösung der Vektortabelle ist 1,4°/Schritt mit einem Gesamtbereich von 256 Schritten/360°. Benutzer können Daten für bis zu vier Wellenformen mit dem 8x1kbits Wellenformspeicher vorab speichern. Die gespeicherten Parameter enthalten für jede Wellenform die Datenlänge, die Startadresse, Zyklusgrenzen oder kontinuierlichen Schleifenmodus, die Übertragungsfrequenz-Vorskala (N-Teiler), Auswahl für Polaritäts-Tausch (Schnellstart), Chirp-Up/-Down für MF und Vorwärts-/Rückwärtsübertragung (zeit-symmetrische Wellenformen für weniger Datenpunkte). Zwei differentielle Takteingänge steuern das Schreiben der Wellenform, das Auslesen, die Übertragungsverzögerung und die Frequenzen. Der Hochgeschwindigkeits-SPI ermöglicht schnelle Datenaktualisierungen für die Scan-Leitungsaktualisierung für dynamisches Ändern der Verzögerungszeiten sowie für die Gewichtung und die Wellenformauswahl.
