Microchip Technology SAM E54 Xplained Pro Evaluationskit
SAM E54 Xplained Pro Evaluationskit (ATSAME54-XPRO) von Microchip Technology ist eine leistungsstarke Hardwareplattform zur Auswertung und Demonstration des ATSAME54P20A ARM® Cortex®-M4F 32-Bit-Mikrocontroller. Das SAM E54 Xplained Evaluationskit wird von der in Studio integrierten Entwicklungsplattform unterstützt, bietet einfachen Zugriff auf die Funktionen des ATSAME54P20A und zeigt, wie das Bauteil in ein benutzerdefiniertes Design integriert werden kann.
Das AM E54 Xplained Pro Evaluationskit verfügt über einen integrierten On-Board-Debugger, wodurch externe Tools zum Programmieren oder zur Fehlerbeseitigung beim MCU ATSAME54P20A überflüssig werden.Das Evaluationskit bietet eine Vielzahl von Funktionen, die einen einfachen Zugang zu den SAM E54 Peripheriegeräten bieten. Das AM E54 Xplained Pro Evaluationskit wird unterstützt von Atmel Studio, Atmel START und anderen beliebten Toolketten wie IAR Embedded Workbench® und QTouch®.
Merkmale
- ATSAME54P20A ARM Cortex-M4F 32-Bit-Mikrocontroller ist montiert.
- Mechanische Reset-Taste
- Mechanische Programmiertaste
- Eine QTouch®-PTC-Taste
- Eine gelbe Benutzer-LED
- 256 MB QSPI-Flash
- ATECC508 CryptoAuthentication™-Bauteil
- AT24MAC402 serieller EEPROM mit EUI-48™-MAC-Adresse
- Ethernet
- RJ45-Steckverbinder mit eingebauten Magneten
- KSZ8091RNA PHY
- 10Base-T/100Base-TX IEE 802.3-konforme Ethernet-Transceiver
- SD/SDIO-Karten-Steckverbinder
- Parallele Capture-Controller-Stiftleiste (ArduCAM-kompatibel)
- CAN-Steckverbinder
- Backup-Superkondensator
- 32,768 kHz Quarz
- 12-MHz-Quarz
- USB-Schnittstelle, Host und Bauelement
- Drei Xplained Pro Erweiterungsstiftleisten
- Cortex® 10-Pin-Debug-Steckverbinder mit SWD
- Cortex 20-Pin-Debug- und ETM-Steckverbinder mit SWD und 4-Bit-Verfolgung
- Eingebetteter Debugger
- Auto-ID für Boardidentifikation im Atmel Studio
- Gelbe Status-LED
- Grüne Power-LED auf dem Board
- Symbolisches debuggen komplexer Datentypen, einschließlich ausführlicher Informationen
- Programmierung und debugging, einschließlich Leistungsmessung
- Daten-Gateway-Schnittstelle: SPI, I²C, 4 GPIOs
- Virtual COM-Port (CDC)
- Integrierte Strommessungsschaltung (XAM)
- Misst den Stromverbrauch des ATSAME54P20A und/oder Peripheriegeräte
- Misst Strom zwischen 100 nA und 400 mA
- Strommessdaten in Microchip Data Visualizer
- USB-gespeist
- Unterstützt mit Applikationsbeispielen in Atmel START
Videos
Evaluierungstool für
Microchip Technology SAM D5/E5 ARM Cortex-M4F 32-Bit-MCUs
Umfangreiche Konnektivitätsschnittstellen sowie leistungsstarke und robuste hardwarebasierte Sicherheitsfunktionen.
Verwandte Development Tools
Microchip Technology Development Tools — 32-Bit-SAM-MCU
Development Boards und Evaluation Kit , um das Prototyping zu beschleunigen und die Markteinführung zu beschleunigen.

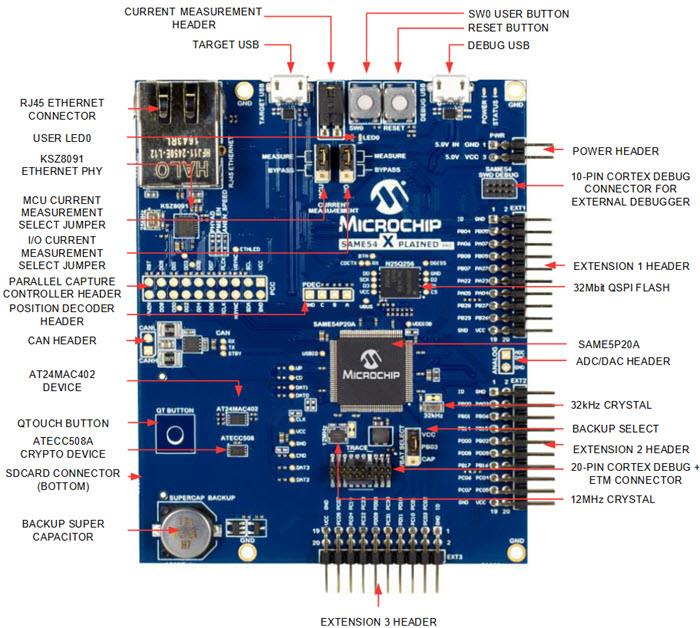

Platinenlayout
