Microchip Technology PolarFire SoC-Discovery-Kit
Das PolarFire SoC-Discovery-Kit von Microchip Technology enthält das PolarFire SoC-FPGA, das über einen 5-Core-64-Bit-CPU-Cluster basierend auf dem RISC-V ISA verfügt. Das FPGA unterstützt Linux- und Echtzeit-Applikationen. Das Kit von Microchip basiert auf dem MPFS095 mit 95K Logikelementen, 1 GB DDR4-Speicher, einem SD-Kartensteckplatz für das Booten von Linux sowie Gigabit-Ethernet. Darüber hinaus verfügt das Bauteil über drei UART-Verbindungen, eine microBUS-Erweiterung für Click-Boards und einen 40-Pin-Steckverbinder für Raspberry Pi, mit dem Raspberry Pi-Hats angeschlossen werden können. Alle sind über I2C-und SPI-Protokolle steuerbar. Ein FlashPro5 On-Board-Programmierer ist zum Programmieren und Debuggen des PolarFeuer FPGAs über einen USB-zu-JTAG-Kanal verfügbar.
Merkmale
- PolarFire SoC FPGA (MPFS095T-1FCSG325E)
- 4 x 64-bit-RISC-V-Cores
- 1 GB Hauptspeicher
- 8 x Debug-LEDs
- 7-Segment Display
- 2 x Debug-Tasten
- 8 x DIP-Schalter
- 1 x Gigabit-Ethernet
- 3 × UART
- 1 x micro-SD
- Raspberry Pi-Steckverbinder
- mikroBUS Steckverbinder
- USB Type-C
- Formfaktor von 4,1 Zoll x 3,3 Zoll
Applikationen
- Kommunikation
- Industrieautomatisierung
- Automobil-Applikationen
- Smart Embedded Vision
- IOT (Internet der Dinge)
Lieferumfang Kit
- PolarFire SoC Discovery Kit Platine
- PolarFire SoC Discovery Kit Schnellstartkarte
- USB-Kabel 2.0, C-Stecker-zu-C-Stecker
Videos

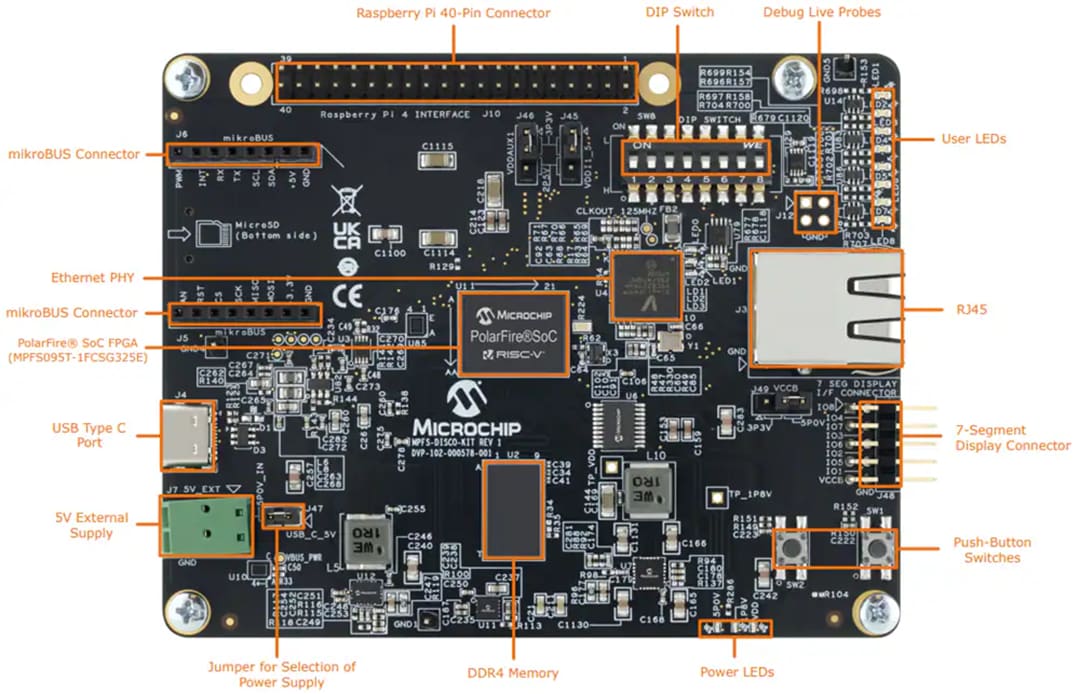

Board-Layout (Oberseite)
Board-Layout (unten)
Blockdiagramm
