Microchip Technology PIC32CZ CA80/CA90 Mikrocontroller

Microchip Technology PIC32CZ CA80/CA90 Mikrocontroller sind 32-Bit Hochleistungs-MCUs basierend auf einem Arm^®Cortex^®-M7 Prozessor. Diese MCUs bieten bis zu 8 MB Flash und 1 MB SRAM. Die CA80/CA90 MCUs bieten eine große Auswahl an Optionen für die Anschlussfähigkeit, beispielsweise Hochgeschwindigkeits-USB, CAN FD, SQI, SDHC, I²S™, Media LB™ BUS, EBI und SERCOM. Diese MCUs verfügen über eine Speicherschutzeinheit (Memory Protection Unit, MPU), Taktfehlererkennung mit einem ausfallsicheren, internen RC-Oszillator und Schreibschutz auf einiger Peripherie. Die PIC32CZ CA80/CA90-MCUs sind in 100-Pin-, 144-Pin-, 176-Pin- und 208-Pin-TQFP- und BGA-Gehäusen verfügbar.

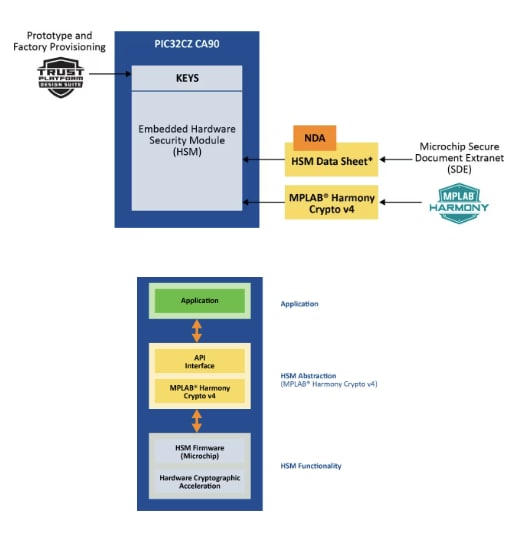

Die PIC32CZ CA90-MCUs verfügen über ein integriertes Hardware-Sicherheitsmodul (HSM) für die Entwicklung sicherer Applikationen. Das HSM bietet die gesamte kryptografische hardware-Beschleunigung, Schlüsselspeicherung und Hardwarezufallszahlengenerator (TRNG) für die Implementierung von Sicherheitsfunktionen, wie z. B. sicheres Booten, TLS und Verschlüsselung/Entschlüsselung. Die PIC32CZ CA80-MCUs sind für die Implementierung von Funktionen und Applikationen, wie z. B. Industrie-Gateways, Grafik und Fahrzeuganwendungen ausgelegt.

Merkmale

Anschlussfähigkeit:
- Bis zu 10 SERCOM-Schnittstellen, einschließlich USART, I2C, SPI und LIN
- Bis zu zwei I2S Module mit Unterstützung für TDM (Time Division Multiplexing).
- Bis zu zwei serielle Quad-Schnittstellen (SQI)
- Bis zu sechs CAN-FD-Anschlüsse mit dediziertem DMA (Direct Memory Access)
- Ein MediaLB^®Regler
- Bis zu zwei Hochgeschwindigkeits-USB 2.0 Anschlüsse
- 10/100/1000 Ethernet mit dediziertem DMA, IEEE^®1588 und Ethernet AVB-Unterstützung (Audio/Video Bridging)
Funktionale Sicherheit:
- ECC mit Fehlerinjektion bei Flash und allen SRAMs
- Globale mBIST
- Speicherschutzeinheit (Memory Protection Unit, MPU)
- Schreibschutz auf einigen Peripheriegeräten
- Taktausfallerkennung mit ausfallsicherem internem RC-Oszillator
- Rückblick auf Kommunikationsschnittstellen

Das mit den PIC32CZ CA90 MCUs verfügbare HSM hat die folgenden Eigenschaften:
- RSA-, DSA- und ECC-public-key-Kryptografie mit bis zu 4.096-bit-Schlüssellänge
- Die AES-Verschlüsselung ist vollständig konform mit NIST FIPS 197-bit- und 256-bit-Schlüssellänge
- Hash/MAC mit MD-5, SHA-1, SHA-256, SHA-224, SHA-384, SHA-512 und SHA3 Fähigkeit
- Hardwarezufallszahlengenerator (TRNG)
- Sichere Schlüsselspeicherung
- Werksbereitstellung

Technische Daten

Betriebsbedingungen:
- V_DDREG: 1,75 V bis 1,85V, -40 °C bis 85 °C und DC bis 300 MHz
- V_DDIO/AVDD: 1,75 V bis 3,63 V, -40 °C bis 85 °C und DC bis 300 MHz
300 MHz Arm^®Cortex^®-M7:
- Superskalare Pipeline (6 Stufen mit Verzweigungsvorhersage)
- L1-Cache (16 KB jeweils ECC-geschützte Befehls- und Datencache)
- Bis zu 256 KB Tightly Coupled Memory (TCM) (128 KB jeweils ECC-geschützte Befehls- und Daten-TCM)
- Speicherschutzeinheit (Memory Protection Unit, MPU) mit 8 Regionen
- Fließkommaeinheit (FPU) mit doppelter und einfacher Präzision (32-bit und 64-bit)
- Multiply Accumulate Unit (MAC) mit Einzelzyklus-Durchsatz
- Befehlssatz, der den Anforderungen von DSP Thumb^®-2 entspricht
Taktmanagement:
- Interner 32.768 kHz-Oszillator mit extrem geringem Stromverbrauch
- Erkennung von Taktfehlern wird an den normalen Interrupt oder den NMI-Controller (NonMaskable Interrupt) weitergeleitet:
  - CPU-Frequenzüberwachung
  - Erkennung des Ausfalls des Hauptquarzoszillators
  - Überwachung der Frequenz des 32.768 kHz-Quarzoszillators
- Unabhängiger Watchdog-Timer (WDT)
- Interner getrimmter Präzisions-RC-Oszillator mit 48 MHz
- Bis zu zwei PLLs für den Systemtakt und eine PLL für den USB-Hochgeschwindigkeitsbetrieb
- FREQM: Frequenzmesser

Leistungsmanagement:
- Power-on-Reset (POR) und Brown-Out-Reset (BOR)
- Mehrere Leistungsmanagement-Modi: Leerlauf-, Standby-, Ruhezustand-, Backup- und Aus-Modus
- Extrem stromsparender Zeitgeber (RTC) und Echtzeit-Timer (RTT):
  - RTC mit gregorianischem Kalender und UTC-Modus, Wellenformerzeugung in stromsparenden Modi
  - RTC-Zähler-Trim-Kalibrierungsschaltung zum Ausgleich von 32.768kHz-Quarzfrequenzschwankungen
Speicher:
- 8 MB, 4 MB und 2 MB systeminterner, selbstprogrammierbarer Flash mit:
  - Fehlerkorrekturcode (ECC = Flash, SRAM, TrustRAM, Cache und TCM)
  - Dualbank mit Read-While-Write-Unterstützung (RWW) (Live-Aktualisierung)
  - Bis zu 4 KB emulierter Benutzer-OTP-Speicher
- Zusätzlicher 2x 80 KB Boot-Flash-Speicher (2 x 24 Seiten)
- Bis zu 256 kB Tightly Coupled Memory (TCM) mit ECC
- Bis zu 8 KB zusätzlicher SRAM:
  - Kann im Backup-Modus beibehalten werden
- Acht 32-bit-Backup-Register
