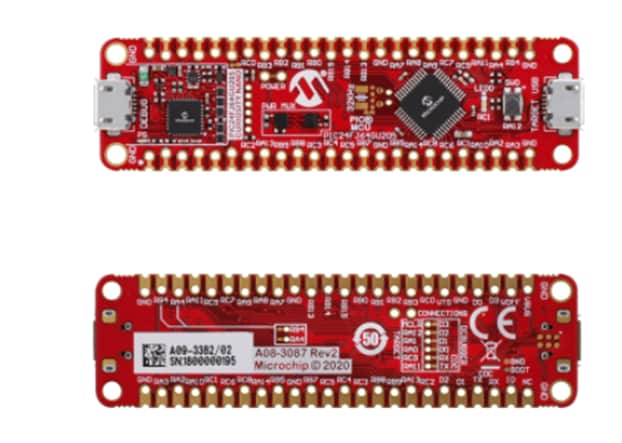

Microchip Technology PIC24FJ64GU205 Curiosity-Nano-Board (EV10K72A)

Das PIC24FJ64GU205 Curiosity-Nano-Board (EV10K72A) von Microchip Technology ist eine kostengünstige Hardware-Plattform zur Evaluierung der PIC24FJ „GP2/GU2“-Produktfamilie von stromsparenden Mikrocontrollern (MCUs). Das Board enthält den PIC24FJ64GU205, der einen ECC-Flash von 64 KB, einen RAM von 8 KB, einen 12-Bit-/400-kSPS-ADC, drei analoge Komparatoren zusammen mit mehreren Core-unabhängigen Peripherien (CIPs) und einem Full-Speed-USB-2.0-Host/Bauteil/OTG bietet. Die PIC24FJ64GU205 MCUs liefern einen Ruhestrom bis zu einigen hundert nA, während der vollständige RAM-Inhalt beibehalten wird. Die MCUs eignen sich hervorragend für die Verlängerung der Batterielaufzeit in Sensorknoten, IoT und tragbaren Applikationen.

Das PIC24FJ64GU205 Curiosity-Nano-Board von Microchip ermöglicht einen einfachen Zugriff auf alle Funktionen des PIC24FJ64GU205 für ein schnelles Prototyping. Das Nano-Board verfügt über einen Ziel-USB-Steckverbinder zur Entwicklung einer USB-Bauteilapplikation mit der integrierten USB-Peripherie, die auf dem PIC24FJ64GU205 MCU verfügbar ist. Es wird vom MPLAB® X Integrated Development Environment (IDE) und MPLAB Codekonfigurator (MCC) Development Framework unterstützt.

Das Curiosity Nano Development Board enthält einen On-Board-Nano-Debugger zum Programmieren und Debuggen und benötigt keine externen Tools zum Programmieren des PIC24FJ64GU205-Bauteils.

Merkmale

Ziel-USB-Steckverbinder zur Entwicklung von USB-Bauteilapplikationen mit der integrierten USB-Peripherie auf dem PIC24FJ64GU205 Bauteil
On-Board-Debugger
- Boardkennzeichnung in MPLAB X IDE
- Eine Ökostrom- und Status-LED (grün)
- Programmierung und Debugging
- Virtual-COM-Anschluss (CDC)
- Ein Logik-Analysator (DGI GPIO)

PIC24FJ64GU205 Bauteil mit 64 KB ECC-Flash und 8 KB RAM in einem 48-PIN-TQFP-Gehäuse
Eine Benutzer-LED (gelb9
Ein mechanischer Benutzerschalter
USB-betrieben
- Einstellbare Sollspannung
- MIC5353 LDO-Regler gesteuert vom On-Board-Debugger
- Ausgangsspannung: 1,8 V bis 3,6 V
- Maximaler Ausgangsstrom von 500 mA (begrenzt durch Umgebungstemperatur und Ausgangsspannung)
