Microchip Technology MCP22350 USB Type-C™ PD-Controller mit 3.1 Anschlüssen
Microchip MCP22350 USB-Type-C ™ Power-Delivery (PD)-Controller mit 3.1 Anschlüssen sind für den Betrieb als begleitender PD-Controller zu einem externen MCU/SoC von Microchip ausgelegt. Diese Controller erfüllen die USB Type-C™ Kabel- und Steckverbinder-Spezifikationen und USB PD 3.1 Spezifikationen. Die MCP22350 hochintegrierten PD-Anschluss-Controller mit kleinem Formfaktor bieten eine Kabelsteckerausrichtung und -erkennung für eine USB-Typ-C-Anschlussbuchse. Diese Controller implementieren die Basisband-Kommunikation mit einem Partner-USB-Type-C-Bauteil über den integrierten USB-PD 3.1 MAC. Die Controller MCP22350 enthalten acht konfigurierbare Universal-E/A-Pins und sind in einem 28-QFN-Gehäuse von 4 mm x 4 mm erhältlich.
Der MCP22350 kann alternative Modi über USB-Type-C-Steckverbinder mit dem PD 3.1-Protokoll aushandeln. Diese Controller können zur Unterstützung von Anwendungsfällen bei leeren Batterien verwendet werden, indem zwischen zwei externen 3,3-V-Versorgungen (VBUS und Hauptversorgung) mit einem integrierten Leistungsschalter ausgewählt werden.
Die MCP22350 Controller integrieren analoge diskrete Bauelemente, einschließlich Leistungsschalter, zwei VCONN-FETs mit Rp/Rd-Schaltung und eine Strom-/Spannungsmessschaltung für die Überspannungs-/Stromerkennung. Durch die Integration der analogen diskreten Bauelemente bieten diese PD-Anschluss-Controller eine stromsparende Lösung für Verbraucher (Smartphones, Tablets, Desktop-PCs und Notebooks) und Industrieapplikationen.
Merkmale
- Begleitender PD-Controller für Microchip MCU oder SoC
- Mit USB Power Delivery 3.1 konforme MAC
- SPI-Schnittstelle für CPU/SoC-Kommunikation
- Unterstützung des alternativen USB Typ-C Modus
- Dual Role Port (DRP) und Fast Role Swap (FRS)
- Unterstützung des DRP-Offload-Modus
- Integrierte analoge diskrete Komponenten:
- VCONN-FETs mit Rp/Rd -Schaltung
- Tiefentladungs-Rd-Anschluss
- Programmierbare Stromerkennung für Überstromzustände
- Spannungserkennung für Überspannungszustände
- Integrierter 3,3-V-Leistungsschalter:
- Bietet Unterstützung bei leerer Batterie (nur MCP22350-2)
- Automatisches Umschalten zwischen VBUS und 3,3 V (Main)
- Leistung und I/Os:
- Integrierter 1,8 V Spannungsregler
- 8 konfigurierbare Mehrzweck-E/A-Pins
- Erhältlich in einem 28-QFN-Gehäuse von 4 mm x 4 mm
Applikationen
- Verbraucher
- Notebooks
- Desktop-PCs
- Smartphones
- Tablet-PCs
- Monitore
- Docking Stationen
- HDTV
- Drucker
- Ladegeräte mit mehreren Anschlüssen
- Industrieapplikationen
Blockdiagramm

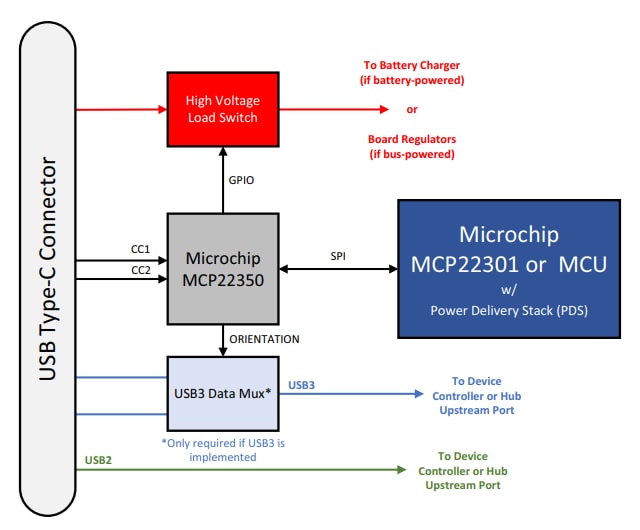

Applikationsdiagramm
