Microchip Technology MCP22301 USB Type-C™ PD 3.1 Controller

Microchip Technology MCP22301 USB-Typ-C® Power Delivery (PD) 3,1 Controller sind zur Einhaltung der USB-Typ-C-Kabel- und Steckverbinder-Spezifikationen und USB-PD 3,1-Spezifikationen ausgelegt. Diese eigenständigen Controller mit kleinem Formfaktor ermöglichen eine Kabelsteckerausrichtung und -erkennung für eine USB-Typ-C-Anschlussbuchse. Die PD-Controller MCP22301 implementieren die Basisband-Kommunikation mit einem USB-Typ-C-Partnergerät über den integrierten USB PD 3.1 MAC. Diese Controller enthalten analoge diskrete Komponenten, die für USB-Typ-C-PD-Applikationen erforderlich sind, einschließlich Spannungs-/Strommessschaltungen für die Überstrom-/Spannungserkennung und zwei VCONN-FETs mit RP-/Rd-Schaltung.

Die MCP22301 PD-Controller verfügen über einen SAMD20 (ARM® Cortex®-M0+-32-Bit) Mikrocontroller und einen MCP22350 PD-MAC/PHY-Funktionsumfang. Diese Controller enthalten zehn konfigurierbare Allzweck-I/O-Pins und sind in einem 40-VQFN-Gehäuse von 6 mm x 6 mm erhältlich. Die PD-Controller MCP22301 werden in Multi-Port-Ladestationen, Ladeschränken, Konferenzsystemen, Kassenterminals und Elektrowerkzeugen eingesetzt.

Merkmale

  • USB PD 3,1-konformer MAC
  • Unterstützung des USB-Typ-C-Anschlusses mit Verbindungserkennung und -steuerung
  • Logik zur Erkennung von USB Typ-C Kabeln
  • Integrierte analoge diskrete Komponenten
  • ARM® Cortex-M0+-32-Bit-CPU
  • Optionale Lösung mit zwei Anschlüssen über externe MCP22350:
    • Stromversorgungs-Firmware steuert alle Ports
    • SPI für externe MCP22350-Kommunikation
  • Leistung und I/O
    • Integrierter 1,8 V Spannungsregler
    • Zehn konfigurierbare Mehrzweck-I/O-Pins
  • Vollständig anpassbare PD-Firmware:
    • MPLABX Entwicklungs- und Programmierumgebung nach Industriestandard
    • Unterstützt alternativen Modusbetrieb
    • Unterstützt alle Standard-PD-Profile (15/27/45/60/100W) und kundenspezifische Profile
    • Unterstützt Dual Role Port (DRP) Betrieb
    • Power Delivery Stack (PDS) ermöglicht kundenspezifische PD-Anwendungen
  • Erhältlich in einem 40-VQFN-Gehäuse, 6 mm x 6 mm

Applikationen

  • Kassenterminals
  • Ladeschränke
  • Lade-Dockingstationen mit mehreren Anschlüssen
  • IoT-Produkte und -sensoren
  • Konferenz-Systeme
  • Smart-Lautsprecher und -Monitore
  • Elektrowerkzeuge

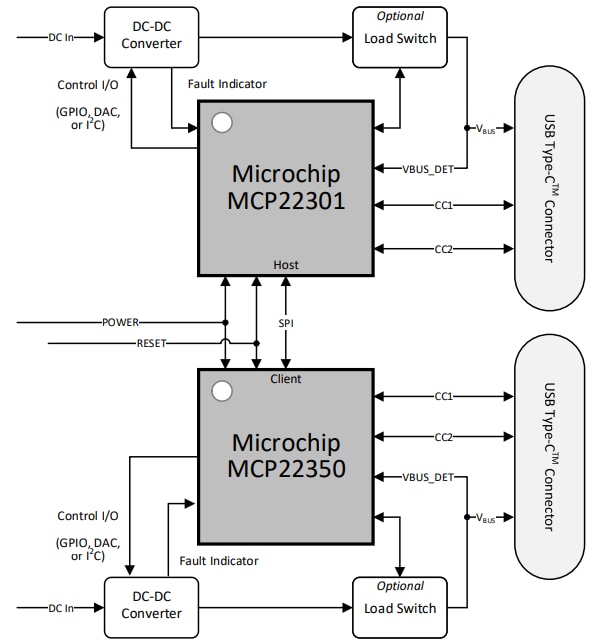

Anwendung mit zwei Anschlüssen

Blockdiagramm - Microchip Technology MCP22301 USB Type-C™ PD 3.1 Controller

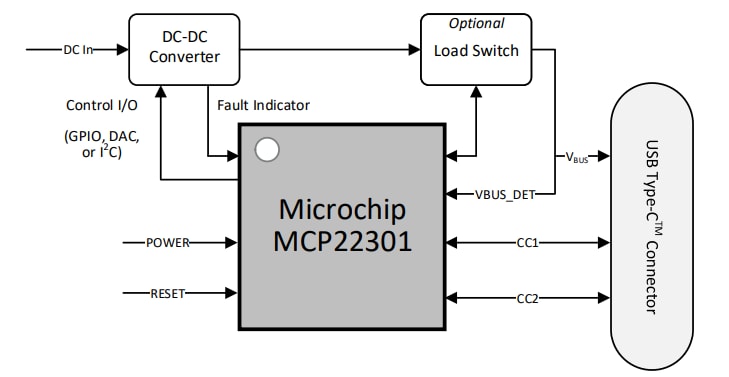

Source-Only-Anwendung

Blockdiagramm - Microchip Technology MCP22301 USB Type-C™ PD 3.1 Controller
