Microchip Technology LAN9255 EtherCAT-Controller
Microchip Technology LAN9255 EtherCAT-Controller kombinieren den LAN9253 Controller von Microchip mit dual-integrierten Ethernet-PHYs und dem SAM E53J. Der SAM E53J ist ein ARM® Cortex®-M4F-MCU.Der LAN9255 ist in kommerziellen (0 °C bis +70 °C), industriellen (-40 °C bis +85 °C)und erweiterten industriellen (-40 °C bis +105 °C) Temperaturbereichen verfügbar.
Merkmale
- Microchip SAM E53J ARM Cortex-M4F
- Speicher
- 1 MB/512 KB/256 KB integrierter selbstprogrammierbarer Flash
- 256 KB/192 KB/128 KB SRAM-Hauptspeicher
- System
- Erkennung von Power-on-Reset (POR) und Brown-out
- Interne und externe Taktoptionen
- Netzteil
- Leerlauf-, Standby-, Ruhezustands-, Sicherungs- und Aktivierungsmodi
- SleepWalking-Peripherie
- Embedded-Abwärts-/LDO-Regler
- Peripherie
- 32-Kanal-Direct-Memory-Access-Controller (DMAC)
- SD/MMC-Host-Controller (SDHC)
- Serielle Quad-I/O-Peripherieschnittstelle (QSPI)
- 10/100-Ethernet-MAC mit 1.588 PTP/TSU
- USB-2.0 Fullspeed-Schnittstelle
- 32-Kanal-Event-System
- 12-Bit-Dual-ADCs und -DACs von 1 MS/s
- Peripheral-Touch-Controller (PTC)
- Speicher
- Gehäuse
- Bleifreies, RoHS-konformes 128-Pin-TQFP
- (14 mm x 14 mm, Rastermaß von 0,4 mm)
- Umgebungsdaten
- Kommerziell (0 °C bis +70 °C)
- Industriell (-40 °C bis +85 °C)
- Erweitert industriell (-40 °C bis +105 °C)
- Microchip LAN9253 EtherCAT-Bauteil mit 2/3-Anschluss
- Integrierte 100-MBit/s-Ethernet-Transceiver
- Konform mit IEEE 802.3/802.3u (Fast-Ethernet)
- Signalqualitäts-Index-Diagnose
- Loopback-Modi
- Automatische Polaritätserkennung und -korrektur
- HP-Auto-MDIX
- Kompatibel mit EtherCAT P
- EtherCAT-Bauteil-Controller
- Unterstützt 8 FMMUs
- Unterstützt 8 Syncmanager
- Verteilte Taktunterstützung ermöglicht die Synchronisierung mit anderen EtherCAT-Bauteilen
- 8 KByte DPRAM
- Host-Bus-Schnittstelle
- SPI-/SQI-Unterstützung (Quad-SPI) bei bis zu 60 MHz
- 3. Anschluss für flexible Netzwerkkonfigurationen
- Umfassende Leistungsmanagement-Funktionen
- 3 Abschaltstufen
- Änderung des Wake-on-Link-Status (Energieerkennung)
- Magic-Paket-Aktivierung, Wake-on-LAN (WoL), Wake-on-Broadcast, Wake-On-Perfect-DA
- Aktivierungsanzeige-Ereignissignal
- Leistung und I/O
- Integrierte Einschalt-Reset-Schaltung
- Latch-Up-Leistung übertrifft 150 mA gemäß EIA/JESD78, Klasse II
- ESD-Leistung gemäß JEDEC Klasse 3A
- Einzelnes 3,3-V-Netzteil (integrierter 1,2-V-Regler)
- Option für externe Netzteile
- Lokaler Host kann in den Ruhemodus übergehen, bis er vom EtherCAT- Host angesprochen wird
- Weitere Merkmale
- EEPROM-Emulation
- Verbesserte EtherCAT-Zykluszeit
- Link-Unterstützung ohne Transformator
- Multifunktions-GPIOs
- Fähigkeit zur Verwendung von kostengünstigem 25-MHz-Quarz für eine reduzierte BOM
- 25-MHz-Taktausgang für die Referenztakt-Verkettung
- Integrierte 100-MBit/s-Ethernet-Transceiver
Applikationen
- Motor-Bewegungssteuerung
- Prozess-/Fabrikautomatisierung
- Kommunikationsmodule, Schnittstellenkarten
- Sensoren
- Hydraulik- und Pneumatik-Ventilsysteme
- Bedienerschnittstellen

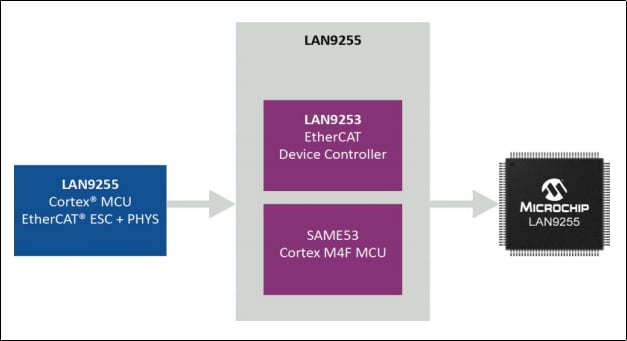

Blockdiagramm
Dazugehöriges Board
Microchip Technology EVB-LAN9255 Development Board
Tool, das zur Evaluierung des LAN9255 EtherCAT-Bauteils mit integriertem Cortex M4F-Mikrocontroller ausgelegt ist.
Veröffentlichungsdatum: 2021-05-10
| Aktualisiert: 2022-03-11
