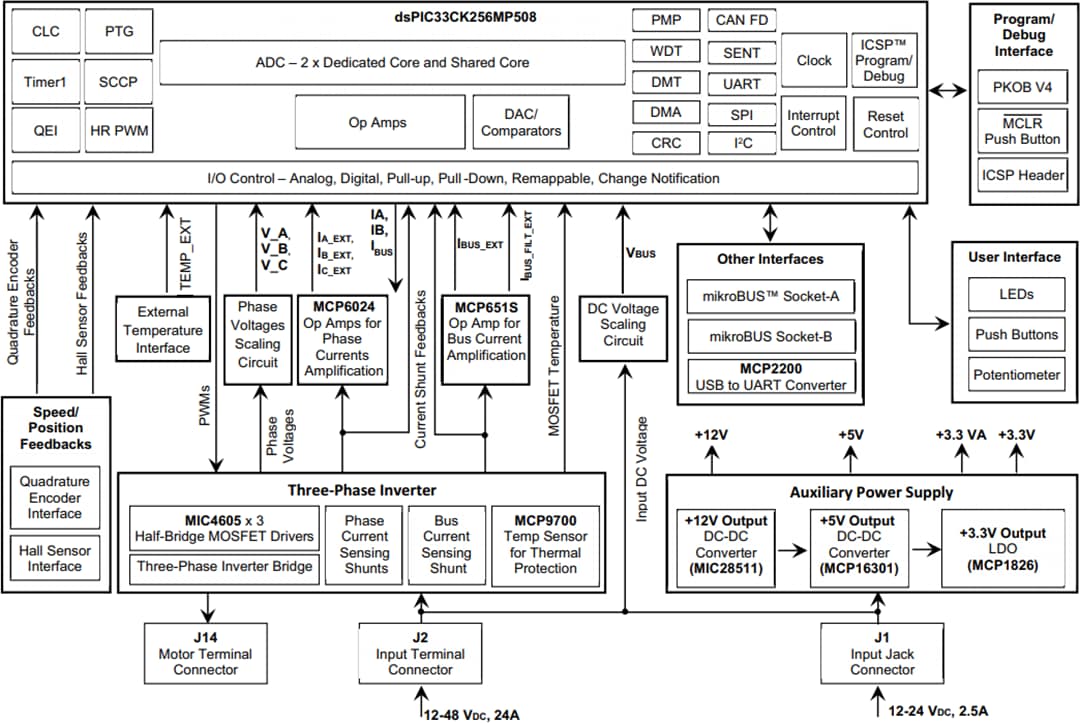

Microchip Technology dsPIC33CK LVMC Development Board (DM330031)

Das dsPIC33CKn Niederspannungs-Motorsteuerungs-Development Board (LVMC) (DM330031) von Microchip Technology bietet eine Motorsteuerungs-Entwicklungsplattform mit den dsPIC33CK digitalen Signalcontrollern (DSCs). Das LVMC Development Board bietet ein Referenzdesign für bürstenlosen DC-Motor (BLDC), Permanentmagnet-Synchronmotor (PMSM) und interne Permanentmagnet(IPM)-Motorsteuerungsapplikationen. Das LVMC Development Board eignet sich hervorragend für das Prototyping von Motorsteuerungsapplikationen, die von 12 V bis 48 V und mit einem Dauerstrom von bis zu 10 A betrieben werden. Das LVMC Development Board kann auch einen höheren Strom von bis zu 20 A unterstützen, wenn es mit einem optionalen Lüfter oder Kühlkörper verwendet wird.

Das LVMC-Development Board verfügt über den leistungsstarken dsPIC33CK256MP506 Einzel-Core-DSC von Microchip Technology mit 256 KB Flash und 8 Paaren fortschrittlicher Motorsteuerungs-PWMs. Darüber hinaus enthält der DSC drei ADCs von 3,5 MS/s für die Implementierung von rechenintensiven Motorsteuerungsalgorithmen, wie z. B. sensorlose FOC, anfängliche Positionserkennung (IPD) und Feldschwächung (FW).

Das Development Board enthält zwei mikroBUS™-Stiftleisten, die eine einfache Erweiterung zur Erfüllung zahlreicher Applikationsanforderungen ermöglichen. Darüber hinaus verfügt es über eine Hochgeschwindigkeits-USB-zu-UART-Schnittstelle für Debugging-Zwecke und für die Überwachung der wichtigsten Parameter im Regelalgorithmus mit einem grafischen PC-Tool wie X2C-Scope oder RTDM.

Das LVMC-Development Board unterstützt die Applikationsentwicklung für eine Sensor-Sechsschritt-Trapez- oder sinusförmige Steuerung mit Hall-Sensoren, sensorlose BEMF-Messphasenspannungen oder eine feldorientierte Steuerung (FOC) mit Einzel-, Dual- oder Dreifach-Querwiderstand-Stromsensorschaltungen. Diese Flexibilität in der Architektur ermöglicht es dem Benutzer, verschiedene Designtechniken zu evaluieren, um die Applikationsanforderungen zu erfüllen und Kosten und Leistung auszugleichen.

Merkmale

dsPIC33CK256MP506 DSC mit 256 kB Flash
Dreiphasen-Motorsteuerungs-Leistungsstufe
- Eingangs-DC-Spannung: 12 V bis 48 V
- Nennphasen-RMS-Strom von 10 A bei einer Umgebungstemperatur von +25 °C
Motorphasen-Stromrückkopplung zur Implementierung einer feldorientierten Steuerung (FOC) eines PMSM-/BLDC-Motors
DC-Bus-Stromrückkopplung für Überstromschutz und zur Implementierung eines Einzel-Shunt-Strom-Wiederherstellungsalgorithmus
DC-Bus-Spannungsrückkopplung für Überspannungsschutz
Phasenspannungsrückkopplung zur Implementierung einer sensorlosen trapezförmigen Steuerung
Hall-Sensor-Schnittstelle
Quadratur-Encoder-Schnittstelle (QEI)
On-Board-Temperatursensor zur Überwachung der MOSFET-Temperatur

Optionale externe Temperatursensor(Thermistor)-Schnittstelle
Serielle Debug-Schnittstelle (USB-zu-UART)
PICKit-On-Board (PKoBv4) für Programmierung und Debugging
Zwei mikroBUS™-Sockel zur Unterstützung von Konnektivität, Sensoren und Kommunikationsschnittstellen durch Einstecken in mikroBUS-Add-On-Boards
Elemente der Benutzerschnittstelle:
- Zwei Debug-LEDs
- Ein Potentiometer
- Drei Drucktasten
- PWM-Anzeige-LEDs
- Einschaltstatus-Anzeige-LED
Hilfsstromversorgung für die Versorgung von externen Schnittstellen und On-Board-Schaltung
