Microchip Technology DSC613 MEMS-Taktgeneratoren mit drei Ausgängen
Microchip DSC613 MEMS-Taktgeneratoren mit drei Ausgängen bieten einen geringen Stromverbrauch, einen extrem kleinen Footprint und einen quarzfreien Betrieb. Die DSC613 Taktgeneratoren benötigen keinen externen Quarzkristall. Dadurch kann die Zuverlässigkeit wesentlich verbessert und die Produktentwicklung beschleunigt werden. Die DSC613 Generatoren sind werksseitig konfigurierbar und können von zwei PLLs bis zu drei LVCMOS-Ausgänge erzeugen. Die einzelnen Ausgänge können zur Erzeugung von Frequenzen von 2 KHz bis 100 MHz konfiguriert werden. Die Bauteile implementieren die bewährte PureSilicon™-MEMS-Technologie von Microchip und bieten einen geringen Jitter und eine hohe Stabilität über eine große Auswahl von Versorgungsspannungen und Temperaturen.
Der DSC613 enthält einen konfigurierbaren Steuereingang, der als Ausgangs-Aktivierung/-Deaktivierung, Standby-, Schlaf-, Frequenzspreizungs-Freigabe und Frequenzausgang dienen kann. Darüber hinaus bietet das Bauteil bietet eine Frequenzspreizungsfunktion, die sowohl eine Mitten- und Abwärtsspreizung enthält. Der ClockWorks-Konfigurator von Microchip muss verwendet werden, um die benötigten Optionen auszuwählen, die endgültige Teilenummer zu erzeugen, das Datenblatt zu erstellen und um Muster zu bestellen.
Merkmale
- Der MEMS-basierte Taktgenerator beseitigt die Notwendigkeit für einen externen Quarz oder Referenztakt
- Drei LVCMOS-Ausgangstakte: 2 kHz bis 100 MHz
- Geringer Stromverbrauch: 5,2 mA (alle Ausgänge aktiv)
- Großer Versorgungsspannungsbereich: 1,71 V bis 3,63 V
- Extrem kleine Gehäusegrößen:
- 1,6 mm x 1,2 mm
- 2,0 mm x 1,6 mm
- 2,5 mm x 2,0 mm
- Hohe Frequenzhaltung: ±20 ppm, ±25 ppm, ±50 ppm
- Bleifrei und RoHS-konform
- AEC-Q100-qualifizierte Automotive-Option verfügbar
- Großer Temperaturbereich:
- Automotive: -40 °C bis +125 °C
- Ext. Industrie: –40 °C bis +105 °C
- Industrie: –40 °C bis +85 °C
- Kommerziell: –20 °C bis +70 °C
- Hervorragende Stoß- und Vibrationsfestigkeit:
- Stoß: qualifiziert gemäß MIL-STD-883E Methode 2002.3, Testbedingung G (30.000 g)
- Vibration: qualifiziert gemäß MIL-STD-883E Methode 2007.2, Testbedingung C (70 g)
- Hohe Zuverlässigkeit
Applikationen
- Stromsparende/tragbare Applikationen: IoT, Embedded-/Smart-Geräte
- Verbraucher: Hauspflege, Fitnessgeräte, Hausautomatisierung
- Industrie: Gebäude-/Fabrikautomatisierung, Überwachungskameras
Dazugehörige Inhalte
Microchip Technology DSC61x MEMS-Taktgeneratoren
Stromsparende und Quarz-freie Produktfamilie von Taktgeneratoren mit geringem Stromverbrauch.
Microchip Technology DSC557 MEMS-Taktgeber mit zwei Ausgängen
Ein quarzloser PCI-express-Taktgeber, der die Spezifikationen der 1., 2., 3. und 4. Gen. erfüllt.

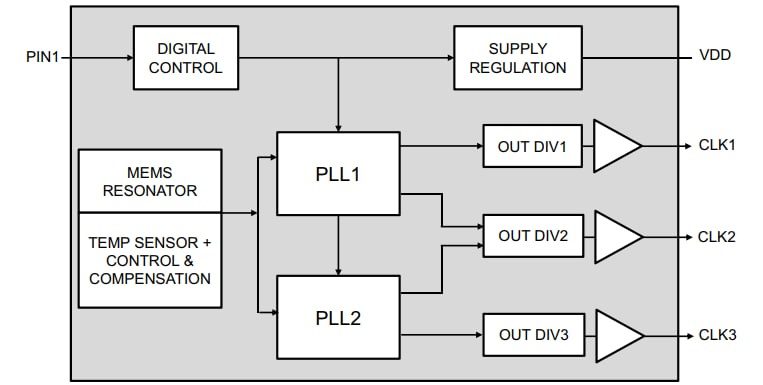

Funktionales Blockdiagramm
