Microchip Technology Feldprogrammierbare Gate-Arrays 40MX und 42MX
Microchip Technology 40MX und 42MX Feldprogrammierbare Gate-Arrays bieten eine kostengünstige 5-V-Design-Lösung. Die 40MX und 42MX von Microchip Technology sind Einzelchip-Bauteile, die eine hohe Leistung bieten und die Zeit für das Design und die Entwicklung des Systems verkürzen. Die MX Bauteile integrieren die Logikschaltung von PALs, CPLDs und FPGAs, was sie ideal für Hochgeschwindigkeits-Controller, Adressendekodierung, Bus-Schnittstellen, DSP- und Co-Prozessorfunktionen macht.
Merkmale
- Hohe Leistung
- Einzelchip-ASIC-Alternative
- 3.000 bis 54.000 System-Gates
- Bis zu 2,5 kbits konfigurierbarer SRAM mit zwei Anschlüssen
- Schnelle Breitdekodierungsschaltung
- Bis zu 202 benutzerprogrammierbare I/O-Pins
- Einfache integration
- Gemischter Spannungsbetrieb (5,0 V oder 3,3 V für Core und I/Os) mit PCI-konformen I/Os
- Bis zu 100 % Ressourcenauslastung und 100 % Pin-Verriegelung
- Deterministisches, benutzersteuerbares Timing
- Einzigartige In-System-Diagnose- und Verifizierungsfunktion mit Silicon Explorer II
- Geringe Leistungsaufnahme
- Prüfung des Boundary-Scan gemäß IEEE Standard 1149.1 (jtag)
- Hohe Leistungsfähigkeit
- Takt-zu-Ausgang: 5,6 ns
- Leistung: 250 MHz
- 5-ns-SRAM-Zugang mit zwei Anschlüssen
- 100-MHz-FIFOs
- 35-Bit-Adressdekodierung: 7,5 ns
- HiRel-Merkmale
- Kommerzielle, Industrie-, Automotive- und Militär-Temperaturkunststoffgehäuse
- Kommerzielle, Militärtemperatur- und MIL-STD-883-Keramikgehäuse
- QML-Zertifizierung
- Keramikbauteile für DSCC SMD verfügbar
Applikationen
- Hochgeschwindigkeits-Controller
- Adressdekodierung
- BUS-Schnittstellen
- DSP
- Co-Prozessor-Funktionen

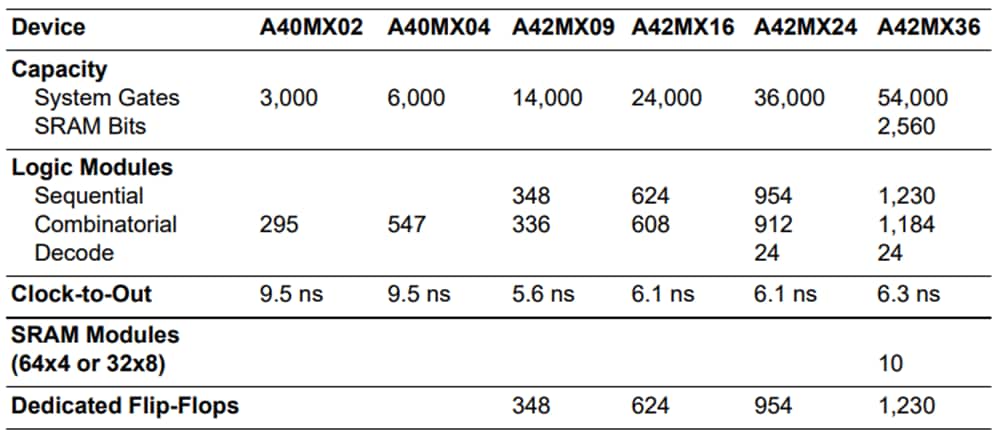

Produktprofil
Veröffentlichungsdatum: 2023-12-13
| Aktualisiert: 2024-01-23
