Littelfuse Gleichrichter-Leistungsdiodenmodule

Littelfuse Gleichrichter-Leistungsdiodenmodule

Die Littelfuse Gleichrichter-Leistungsdiodenmodule wurden für Universal-Hochspannungs-/Hochstromanwendungen, hochspannungsgeregelte Stromversorgungen, Beleuchtungsschaltungen, Temperatur und Motordrehzahl-Steuerschaltungen, UPSs und Batterieladegeräte entwickelt. Diese Gleichrichterdioden wandeln eingehenden kommerziellen AC-Strom in gleichgerichteten AC- oder DC-Strom um, um Leistungsschalter wie IGBTs und MOSFETs zu versorgen. Die hohe thermische Effizienz der neuen Phasenzweig- und gemeinsamen Kathodenschaltungs-Gleichrichterdiodenmodule bietet eine lange Lebensdauer und zuverlässige Produktleistung. Ihre Industrie-Standard-S- und A-Gehäusegrößen ermöglichen einen maximalen Ausgangsstrom von 200A für Standard-Dioden.

Merkmale
  • Niedriger Sperrerholzeitverlust
  • Geringe Durchlassspannung
  • Niedrigerer Wärmeverlust
  • Hohe Stoßstromkapazität
  • Niedriges Induktivitätspaket
  • Zwei-Dioden-Phasenzweig oder gemeinsame Kathoden-Topologie in einem kompakten Gehäuse
Anwendungsbereiche
  • Feldversorgung für Gleichstrommotoren
  • Einreihiger Gleichrichter für transistorisierte AC-Motorsteuerung
  • Nicht steuerbare Gleichrichter für AC/DC-Wandler
  • Industrielle Antriebe und Bewegungssteuerung
  • Solar-Wechselrichter
  • UPSs / Schweißgeräte
  • Großflächige LED-Beleuchtung


Gehäuse A

Die Littelfuse Phasenzweig- und Gleichrichter-Leistungsdiodenmodule mit gemeinsamer Kathode in Gehäuse A können mit bis zu 1800V und 110A betrieben werden.

Hauptmerkmale der Littelfuse Gleichrichter-Leistungsdiodenmodule Gehäuse A

Schaltplan der Littelfuse Gleichrichter-Leistungsdiodenmodule Gehäuse A


Teile-Nr.AusgangsstromVr - SperrspannungVf - DurchlassspannungDatenblatt





Wird geladen Erste Vorherige Nächste Letzte

Gehäuse S

Die Littelfuse Phasenzweig- und Gleichrichter-Leistungsdiodenmodule mit gemeinsamer Kathode in Gehäuse S können mit bis zu 1800V und 200A betrieben werden.

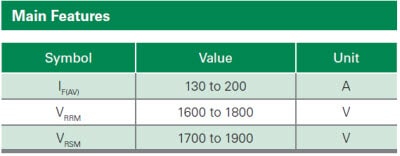

Hauptmerkmale der Littelfuse Gleichrichter-Leistungsdiodenmodule Gehäuse S

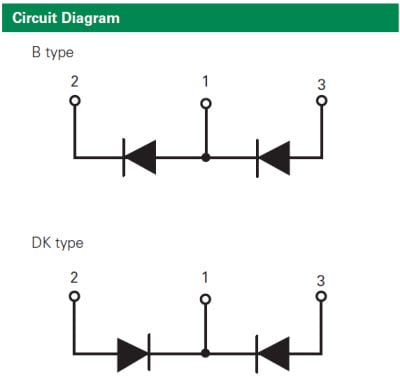

Schaltplan der Littelfuse Gleichrichter-Leistungsdiodenmodule Gehäuse S


Teile-Nr.AusgangsstromVr - SperrspannungVf - DurchlassspannungDatenblatt





Wird geladen Erste Vorherige Nächste Letzte
