Littelfuse AQ4324-01ETG Bidirektionale TVS-Diode
Die Littelfuse AQ4324-01ETG bidirektionale Transientenspannungs- Entstörelement(TVS)-Diode bietet einen hohen Schutz für elektronische Einkanalgeräte, die zerstörerischen elektrostatischen Entladungen ausgesetzt sein können (ESD). Dieses AEC-Q101-qualifizierte Diodenarray verfügt über einen niedrigen Ableitstrom von 50 nA bei 24 V und eine extrem niedrige Kapazität von 0,4 pF und gewährleistet so eine ausgezeichnete Signalqualität bei den anspruchsvollsten Schnittstellen der Unterhaltungselektronik wie z. B. DisplayPort, Thunderbolt und High-Speed-USB. Das bidirektionale Modul absorbiert wiederholte ESD-Schläge von ±12 kV (Kontakt, IEC 61000-4-2 und ISO10605) und ohne Leistungsdegradation sicher. Applikationen für AQ4324-01ETG von Littelfuse umfassen Fahrzeugantennen und HF-Signal-ESD-Schutz, Nahfeldkommunikation (NFC), USB Type-C™ und Automotive-SerDes mit Power-over-Coax (PoC).
Merkmale
- Äußerst niedrige Kapazität
- Hohe Schutzstufe für einkanaliges elektronisches Equipment, das ESD ausgesetzt sein kann
- Absorbiert wiederholte ESD-Schläge sicher und ohne Leistungsdegradation
- Niedriger Ableitstrom und geringe Klemmspannung
- Stellt Signalqualität auf anspruchsvollen Unterhaltungselektronik-Schnittstellen sicher, wie DisplayPort, Thunderbolt und Hochgeschwindigkeits-USB
Applikationen
- ESD-Schutz für Fahrzeugantenne
- ESD-Schutz für HF-Signale
- NFC
- Automotive-SerDes mit PoC
- USB Type-C (kurzschlusstolerant gegenüber VBUS)
Technische Daten
- Ableitstrom von 50 nA (maximal) bei 24 V
- Kapazität von 0,4 pF (typisch bei VR= 0 V)
- Klemmspannung von 10 V bei 6 A
- ESD, IEC 61000-4-2, ±12 kV Kontakt, ±22 kV Luft
- ESD, ISO10605 330 pF 330 Ω, ±12 kV Kontakt, ±15 kV Luft
- AEC-Q101-qualified- und PPAP-fähig
- Halogenfrei, bleifrei und RoHs-konform

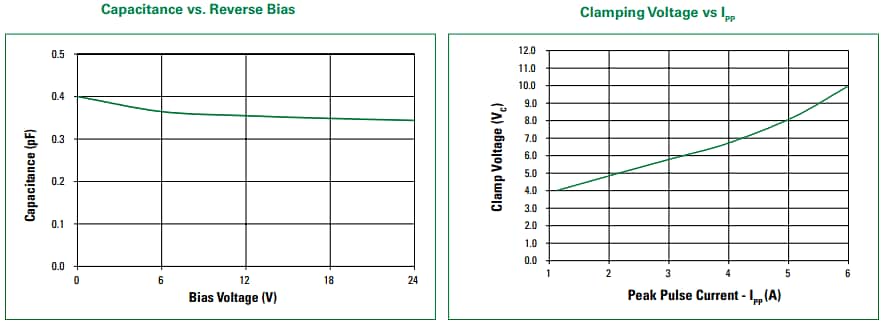

Leistungsdiagramme
Veröffentlichungsdatum: 2025-10-15
| Aktualisiert: 2025-10-22
