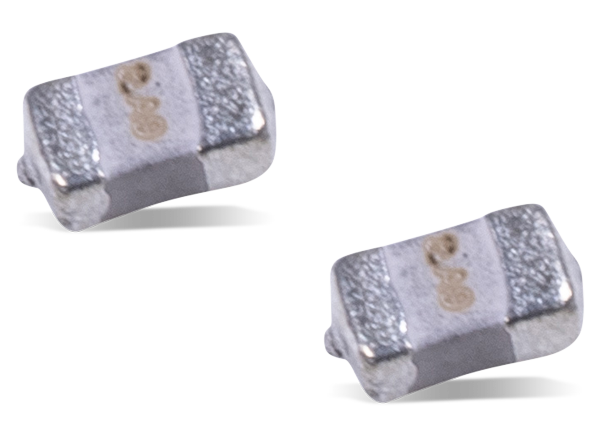

KYOCERA AVX 600x NPO-HF-/Mikrowellen-MLCs mit extrem niedrigem ESR und hohem Q
ATC/KYOCERA AVX 600x NPO-HF-/Mikrowellen-Mehrschichtkondensatoren mit extrem niedrigem ESR und hohem Q verfügen über einen hohen Betriebsspannungsbereich von 200 V bis 250 V, hohe Eigenresonanzfrequenzen und einen Standard-Gehäusegrößenbereich von 0402 bis 0805. Diese Bauelemente bieten einen Kapazitätsbereich von 0,1 pF bis 240 pF in einem Betriebstemperaturbereich von -55 °C bis +125 °C. Ideale Applikationen für 600x HF-/Mikrowellen-MLCs von ATC/KYOCERA sind Mobilfunk-, Drahtlos- und Satellitenkommunikations- sowie Schaltungsapplikationen, wie z. B. Filternetzwerke und Abstimmung, Kopplung, Bypass und DC-Sperrung.
Merkmale
- Niedriger ESR
- Hohe Betriebsspannung
- EIS-Standard-Größenbereich von 0402 bis 0805
- Hohe Eigenresonanzfrequenzen
Applikationen
- Mobilfunk-Basisstationen
- Drahtlose Kommunikation
- Drahtlose Breitbanddienste
- Satellitenkommunikationssysteme
- WiMAX (802.16)
- WiFi (802.11)
- Schaltung
- Filter-Netzwerke
- Frequenzquellen mit hohem Q
- Anpassungsnetzwerke
- Abstimmung, Kopplung, Bypass und DC-Sperrung
Technische Daten
- Kapazitätsbereich: 0,1 pF bis 240 pF
- Betriebsspannungsbereich: 200 VDC bis 250 VDC
- Q-Faktor von >2.000 bei 1 MHz
- Betriebstemperaturbereich: -55 °C bis +125 °C
- Lötzinn-Abdeckung von >90 % des Endanschlusses
- Lebensdauer: 2.000 Stunden bei +125 °C, 2X
- Temperaturschock von 5 Zyklen bei -55 °C bis +125 °C
