IXYS S802xSx EV-Baureihe Empfindliche 1,5-A-SCRs

IXYS S802xSx EV-Baureihe Empfindliche 1,5-A-SCRs liefern einen hohen statischen dv/dt mit einer niedrigen Ausschaltzeit (tq). Die S802xSx SCRs sind für GFCI- (Fehlerstromschutzschalter), AFCI- (Fehlerlichtbogen-Schutzschalter), RCD- (Differenzstrom-Schutzeinrichtung) und RCBO-Applikationen (Differenzstrom-Schutzschalter mit Überlastschutz) ausgelegt. Die SCR-Sperrschichten sind glaspassiviert, um eine langfristige Zuverlässigkeit und Parameterstabilität zu gewährleisten.

Merkmale

  • Stromstoßbelastbarkeit von bis zu 24 A
  • Sperrspannungsbelastbarkeit (VDRM/VRRM) von bis zu 800 V
  • Nichtperiodische direkte Vorwärts-Spitzensperrspannung (VDSM) von bis zu 1.250 V
  • Nichtperiodische Rückwärts-Spitzensperrspannung (VRSM) von bis zu 900 V
  • Hohe dv/dt-Rauschimmunität
  • Verbesserte Ausschaltzeit (tq)
  • Empfindliches Gate für direkte Mikroprozessor-Schnittstelle
  • Halogenfrei und RoHS-konform

Applikationen

  • GFCI
  • AFCI
  • RCD
  • RCBO

Technische Daten

  • 1,5 A IT(RMS)
  • 800 V VDRM/VRRM
  • 1.250 V VDSM (tp = 50 µs)
  • 900 V VRSM (tp = 50 µs)
  • IGT: 20 µA bis 100 µA

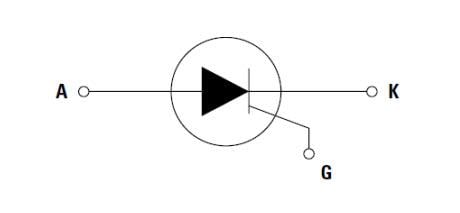

Schaltplan

Schaltplan - IXYS S802xSx EV-Baureihe Empfindliche 1,5-A-SCRs

Gehäuseabmessungen

IXYS S802xSx EV-Baureihe Empfindliche 1,5-A-SCRs
IXYS S802xSx EV-Baureihe Empfindliche 1,5-A-SCRs
Veröffentlichungsdatum: 2021-09-10 | Aktualisiert: 2022-03-11
