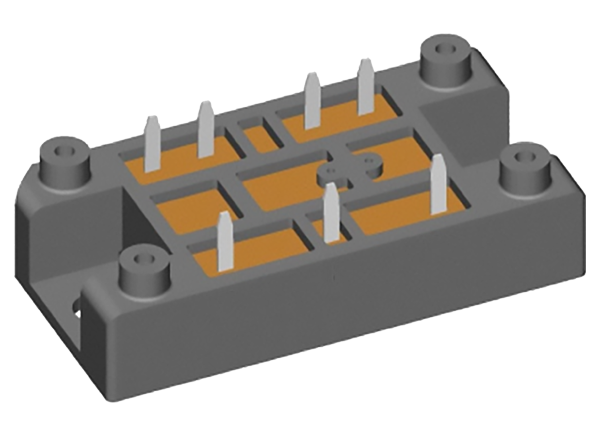

IXYS MDMA120U1600VA Standard-Gleichrichtermodul
Das IXYS MDMA120U1600VA Standard-Gleichrichtermodul ist eine 1.600-V-Brücke mit drei Gleichrichtern in einem V1-A-Pack-Gehäuse. Das MDMA120U1600VA verfügt über verbesserte Temperatur- und Leistungszyklen, einen sehr niedrigen Ableitstrom und eine Isolationsspannung von 3.600 V. Das MDMA120U1600VA Standard-Gleichrichtermodul von IXYS ist für Dreiphasen-Brückenkonfigurationen, eine Versorgung für DC-Leistungsbauteile und eine Diode für die Hauptgleichrichtung ausgelegt.
Merkmale
- Gehäuse mit DCB-Keramik
, verbesserte Temperatur- und Leistungszyklen - Planar-Passivierungs-Chips
- Sehr geringer Durchlass-Spannungsabfall
- Besonders niedriger Ableitstrom
- V1-A-Pack-Gehäuse
- Isolationsspannung: 3.600 V
- Industriestandardabmessungen
- RoHs-konform
- Lötpins für PCB-Montage
- Höhe von 17 mm
- DCB Keramik-Grundplatte
- Geringeres Gewicht
- Erweiterte Leistungszyklen
Applikationen
- Diode für Hauptgleichrichtung
- Für Dreiphasen-Brückenkonfigurationen
- Stromversorgung für DC-Leistungsgeräte
- Eingangsgleichrichter für PWM-Umrichter
- Batterie DC-Netzteile
- Feldversorgung für DC-Motoren

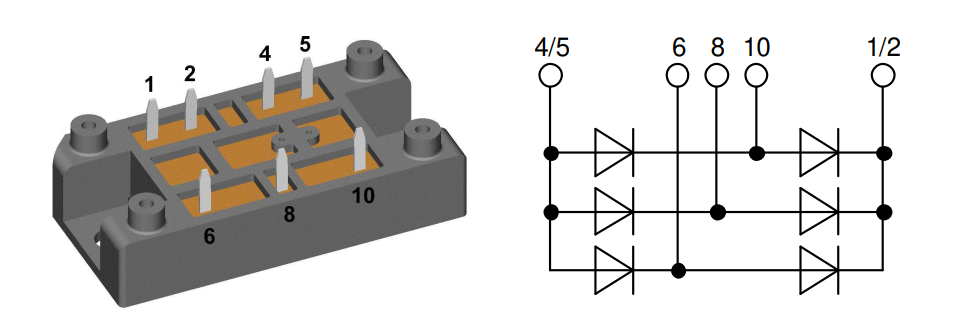

Interne Schaltung
Veröffentlichungsdatum: 2021-12-08
| Aktualisiert: 2022-03-11
