Drahtlos-Lade-ICs von Infineon Technologies sind hochintegriert und eignen sich hervorragend für 50 W-Lade-Applikationen. Die drahtlosen Lade-ICs implementieren den proprietären Hochleistungs-Protokollmodus des Infineon zur Ausgabe der 50 W-Leistung. Die drahtlosen Lade-ICs erfüllen kritische Systemanforderungen von Hochleistungsapplikationen, wie z. B. thermische, EMI, Fremdkörpererkennung (FOD), Hoher Wirkungsgrad und Wechselrichtersteuerung. Diese kostengünstige Lösung unterstützt Kompatibilität mit verschiedenen Eingangskonfigurationen für eine große Auswahl von Hochleistungsapplikationen.
Die drahtlosen Lade-ICs von Infineon sind hochprogrammierbar und enthalten einen Arm® Cortex®-M0-On-Chip-32-Bit-Prozessor, 128 KB-Flash, 16 KB RAM und 32 KB ROM. Darüber hinaus enthält das Bauteil verschiedene analoge und digitale Peripheriegeräte, wie z. B. einen ADC, PWMs und Timer. Die Integration eines vollständig programmierbaren MCUs mit analoger und digitaler Peripherie ermöglicht skalierbare kabellose Ladelösungen.
Merkmale
- 50 W Drahtlose Leistungsübertragung mit einem proprietären Protokoll
- Qi v1.3.x-konformer Sender mit erweitertem Leistungsprofil (EPP) und Basisleistungsprofil (BPP) (MP-A2 und ähnliches)
- Integrierte Gate-Treiber für Wechselrichter
- Wechselrichtersteuerung mit Frequenz, Tastverhältnis und variabler Spannung
- Integrierter Abwärtsregler für einen Lüfter, der die Kühlung der Schnittstellenoberfläche während der Hochleistungslieferung ermöglicht
- Integriertes FOD
- I2C- und UART-Kommunikationsanschlüsse
- Unterstützt verschiedene Eingangskonfigurationen, z. B. USB-PD/PPS, fester DC-Eingang von 20 V, ohne dass ein zusätzlicher DC/DC-Wandler erforderlich ist
- Integrierter USB-PD-Controller
- Unterstützt USB-PD 3,1 Version
- Programmierbarer Stromversorgungsmodus (PPS)
- Unterstützung für USB-PD-Ladeprotokolle wie QC 2.0/ 3.0 und AFC
- Unterstützt einen großen Eingangsspannungsbereich von 4,5 V bis 24 V mit einem integrierten Auf-/Abwärtsregler
Applikationen
- Drahtlose Lade-Pads mit proprietärem Leistungsprotokoll (50 W)
- Kabellose Industrie-Ladeapplikationen
- Staubsauger, Robotik und Drohnen
- Möbel und Haushaltsgeräte
- Dockingstationen
- Smartphone-Ladegeräte mit Qi EPP (bis zu 15 W)
Technische Daten
- Konfigurierbare Schutzfunktionen
- Adaptives FOD
- Überstromschutz (OCP) und Überspannungsschutz (OVP)
- Unterstützt Übertemperaturschutz durch eine integrierte ADC-Schaltung und einen internen Temperatursensor
- -40 °C bis +105 °C Erweiterter Industrietemperaturbereich
- 68-lead QFN 8,0 mm x 8,0 mm x 0,65 mm LD68B 5,7 mm x 5,7 mm EPAD-Gehäuse

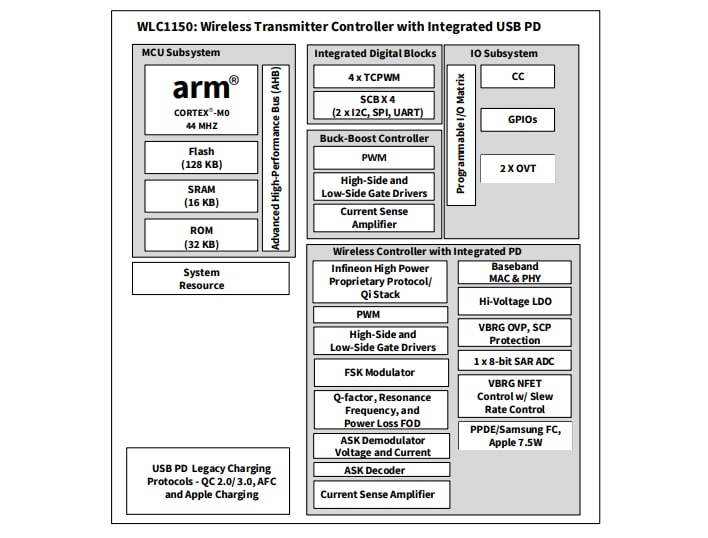

WLC1150 Blockdiagramm
Typische Applikation
