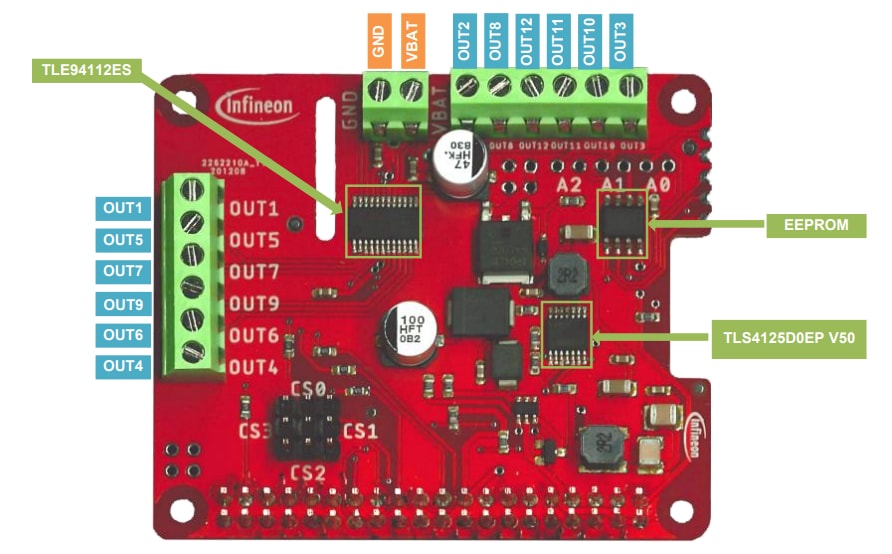

Infineon Technologies TLE94112ES_RPI_HAT DC-Motorsteuerungs-HAT
Der Infineon Technologies TLE94112ES_RPI_HAT DC-Motorsteuerungs-HAT bietet eine schnelle und einfache Evaluierungsplattform für den TLE94112ES. Der Steuerungs-HAT ist mit TLE94112ES und TLS4125D0EP V50 Halbbrückentreibern ausgestattet.
Der TLE94112ES_RPI_HAT DC-Motorsteuerungs-HAT enthält den TLE94112ES zwölffachen Halbbrückentreiber und wird mit einer einsatzbereiten Software-Bibliothek geliefert. Darüber hinaus enthält der HAT den TLS4125D0EP V50 synchronen Abwärtswandler, der den Raspberry Pi betreiben kann.
Der TLE94112ES_RPI_HAT DC-Motorsteuerungs-HAT von Infineon verbindet bis zu 11 Motoren, ohmsche oder induktive Lasten für den Raspberry Pi, um eine benutzerdefinierte Applikation zu erstellen.
Merkmale
- Zwölf Halbbrücken-Leistungsausgänge, jeweils 0,9 A (kombinierbar bis zu 3,6 A)
- Breiter Eingangsspannungsbereich: 5,5 V–20 V
- Umpolungsschutz
- Der Treiber ist gegen Übertemperatur, Überstrom, Überspannung und Unterspannung geschützt und ermöglicht die Diagnose von Überstrom, Überspannung und Unterspannung
- Stromversorgung des Raspberry Pi durch TLS4125D0EP V50
- SPI-Schnittstelle mit Nulltakt-Diagnose
- Verbesserte EMV-Leistung
- Integrierter PWM-Generator mit 3 verschiedenen Frequenzen (80 Hz, 100 Hz, 200 Hz)
Applikationen
- Automotive-Motorsteuerung: HLK-Klappensteuerung
- Multi-Motor-Applikationen
- DC-Motoren und spannungsgesteuerte bipolare Schrittmotoren
- Spielzeug
