Infineon Technologies PSOC™ Control C3M5 Dual-Abwärtsregler-Evaluierungskit

Das Infineon Technologies PSOC™ Control C3M5 Dual-Abwärtsregler-Evaluierungskit (KITPSC3M5DP1) besteht aus einer digitalen Leistungssteuerungskarte, die über den PSC3M5FDS2AFQ1 und einem Dual-Abwärtsregler-Leistungsboard mit einem 24-V-Eingang und einem 5-V-Ausgang verfügen. Dieses benutzerfreundliche Kit wurde entwickelt, um Ingenieuren das Lernen und Testen der digitalen Leistungssteuerungsapplikationen mit einer Dual-Abwärtsreglerkonfiguration zu erleichtern. Die KITPSC3M5CC1 Steuerungskarte von Infineon Technologies verfügt über einen isolierten On-Board-Debugger und bietet somit eine Plug-and-Play-Erfahrung.

Merkmale

  • Standard-Spannungsregelungsmodus (VCM)
  • Spitzenstrom-Betriebsart (PCCM)
  • Mehrphasige synchrone Abwärtswandler
  • Bis zu vier Abwärtswandlerkanäle sind möglich
  • Zwei On-Board-Variablen und transiente Lasten
  • Bode-Diagramm-Messung fähig
  • Testpunkte für Details zum Abwärtswandler
  • Betriebs-LED, ACT_LED und Fehler-LED
  • 24-VDC-Adapter
  • Vollständiges Software-Ökosystem ModusToolBox™
  • Codebeispiel für den Start der Codeentwicklung
  • Dual-Abwärtsregler-Evaluierung
  • Zweite Dual-Abwärtsregler-Board-Verbindung

Applikationen

  • Erneuerbare Energien
    • PV-Umrichter
    • LEV
    • EV-Ladung
  • Smart Homes und Haushaltsgeräte
    • Elektro- und Gartengeräte
    • Rasenmähroboter
    • Hausroboter
    • Wohnklima-ODU
    • Antriebe für große und mittlere Haushaltsgeräte
  • Industrielle Motorsteuerung
    • Universal-Antriebe
    • Servo-Antriebe
    • Kommerzielle Klimaanlagen/HVAC
    • Robotik
  • Server und Telekommunikation
    • Telekommunikations-PSUs
    • Server-Netzteile
    • Workstation-Netzteile

Lieferumfang Kit

  • Dual-Abwärtsregler-Evaluierungsboard
  • PSOC Control C3M5 Digitale Leistungssteuerungskarte
  • USB-Type-A-zu-USB-Type-C®-Kabel
  • 24-VDC-Netzadapter
  • Kurzanleitung

Weitere Ressourcen

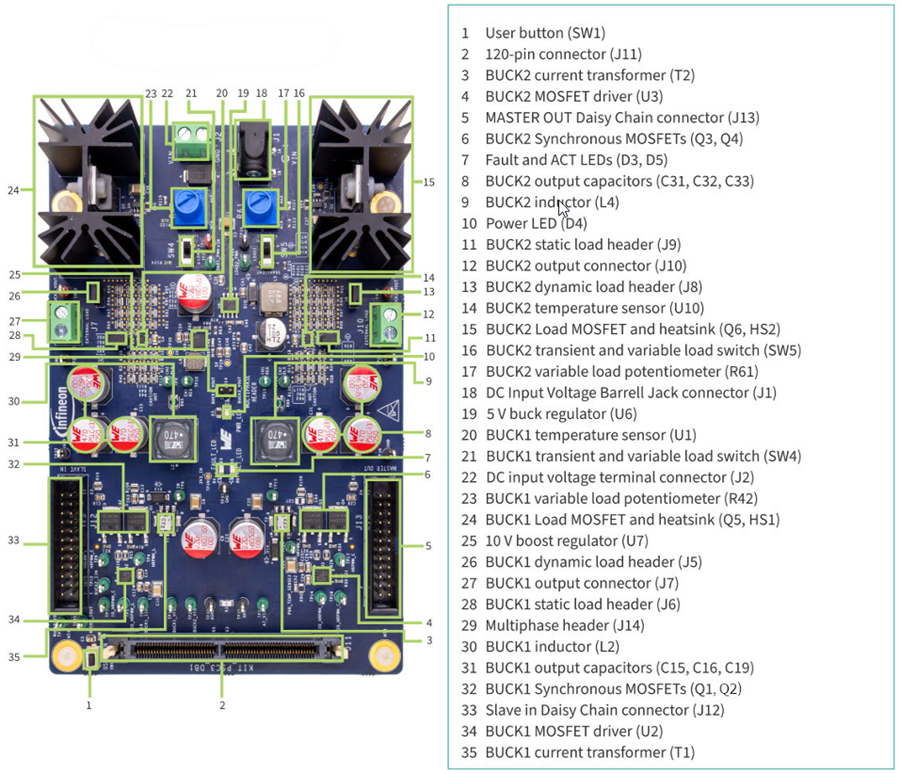

Details zum Dual-Abwärtsreglerboard

Tabelle - Infineon Technologies PSOC™ Control C3M5 Dual-Abwärtsregler-Evaluierungskit

Verwandte Mikrocontroller

Infineon Technologies PSOC™ Mikrocontroller zur Steuerung

Er verfügt über einen leistungsstarken ADC und einen integrierten CORDIC-Beschleuniger.

Learn Moreüber Infineon Technologies PSOC™ Mikrocontroller zur Steuerung View Productsverwandt mit Infineon Technologies PSOC™ Mikrocontroller zur Steuerung

Development Tools

Infineon Technologies PSOC™ Control C3M5 Leistungssteuerungskarte

Das Evaluierungsboard ist zur Unterstützung von Ingenieuren beim Lernen und Testen von digitalen Leistungssteuerungsapplikationen ausgelegt.

Learn Moreüber Infineon Technologies PSOC™ Control C3M5 Leistungssteuerungskarte View Productsverwandt mit Infineon Technologies PSOC™ Control C3M5 Leistungssteuerungskarte

Infineon Technologies PSOC™ Control C3 Eigenständiges Dual-Abwärtsregler-Board-Kit

Das Dual-Abwärtsregler-Leistungsboard vom KIT_PSC3M5_DP1 Kit ohne Controller-Karte.

Learn Moreüber Infineon Technologies PSOC™ Control C3 Eigenständiges Dual-Abwärtsregler-Board-Kit View Productsverwandt mit Infineon Technologies PSOC™ Control C3 Eigenständiges Dual-Abwärtsregler-Board-Kit
