Infineon Technologies BTS452R und BTS462T Smart-High-Side-Leistungsschalter
Infineon Technologies BTS452R und BTS462T Smart-High-Side-Leistungsschalter sind vertikale n-Kanal-Leistungs-FETs mit einer Ladungspumpe. Die BTS452R und BTS462T Schalter verfügen über einen massebezogenen CMOS-kompatiblen Eingang und sind monolithisch mit der Smart-SIPMOS®-Technologie integriert. Die BTS452R und BTS462T Smart-High-Side-Leistungsschalter von Infineon bieten viele Embedded-Schutzfunktionen.
Merkmale
- Überlastschutz
- Strombegrenzung
- Kurzschluss-Sicherung
- Thermische Abschaltung mit Neustart
- Überspannungsschutz (einschließlich Lastabwurf)
- Schnelle Entmagnetisierung induktiver Lasten
- Batterie-Verpolungsschutz mit externem Widerstand
- CMOS-kompatibler Eingang
- Schutz vor Verlust-von-GND und Verlust-von-Vbb
- ESD-Schutz
- Sehr niedriger Standby-Strom
- Open-Drain-Diagnoseausgang für Übertemperatur und Kurzschluss (BTS452R)
- Erkennung von offener Last im AUS-Zustand mit externem Widerstand (BTS452R)
- Umweltfreundliches Produkt (RoHS-konform)
Applikationen
- Alle Arten von resistiven, kapazitiven oder induktiven Lasten
- µC-kompatibler Leistungsschalter für 12-V-, 24-V- und 42-V-DC-Applikationen
- Ersetzt elektromechanische Relais und diskrete Schaltungen
Technische Daten
- BTS452R
- Überspannungsschutz von 62 V
- Betriebsspannungsbereich von 6 V bis 52 V
- Einschaltwiderstand von 200 mΩ
- Nennlaststrom: 1,8 A
- BTS462T
- Überspannungsschutz von 41 V
- Betriebsspannungsbereich von 5 V bis 34 V
- Einschaltwiderstand von 100 mΩ
- Nennlaststrom von 3,5 A
BTS452R Blockdiagramm

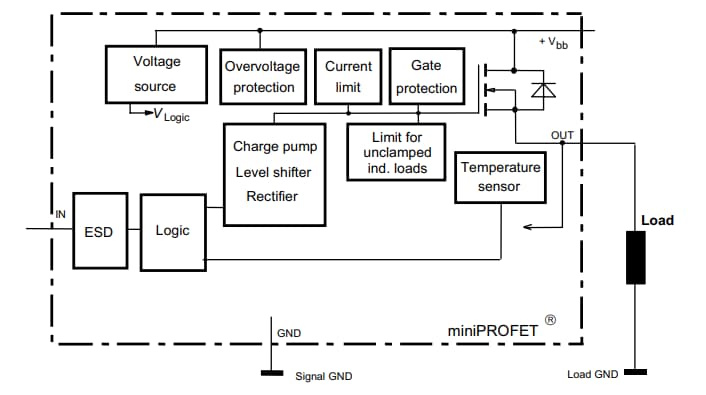

BTS462T Blockdiagramm
Veröffentlichungsdatum: 2021-05-08
| Aktualisiert: 2025-07-31
