Infineon Technologies BGS12WN6 Breitband-SPDT-Diversity-Schalter
Der Infineon Technologies BGS12WN6 Breitband-SPDT-Diversity-Schalter verfügt über ein ideales Design für WLAN- und BLUETOOTH®-Applikationen. Der BGS12WN6 Schalter bietet zwei Anschlüsse, die als Anschluss der Diversity-Antenne zur Handhabung von bis zu 26 dBm verwendet werden können. Der Chip enthält eine On-Chip-CMOS-Logikschaltung, die mit einem einfachen CMOS- oder TTL-kompatiblen Steuer-Eingangssignal mit einem einzelnen Pin angesteuert wird.
Der BGS12WN6 HF-Schalter von Infineon wird unter Verwendung der patentierten MOS-Technologie von Infineon hergestellt und bietet die Leistung von GaAs mit der Wirtschaftlichkeit und Integration von herkömmlichen CMOS-Bausteinen, einschließlich einer hohen ESD-Robustheit.
Der BGS12WN6 Breitband-SPDT-Diversity-Schalter ist in einem kleinen Gehäuse von nur 0,7 × 1,1 mm2 und einer maximalen Höhe von 0,375 mm untergebracht.
Merkmale
- Hohe Schaltgeschwindigkeit
- Hohe Linearität von bis zu 26 dBm Eingangsleistung
- Geringe Einfügungsdämpfung und hohe Anschluss-zu-Anschluss-Isolierung von bis zu 6 GHz
- Geringe Stromaufnahme
- On-Chip-Steuerlogik
- Bleifreies Kunststoffgehäuse mit extrem niedrigem Profil
- RoHS- und WEEE-konformes Gehäuse
Applikationen
- WLAN
- Bluetooth

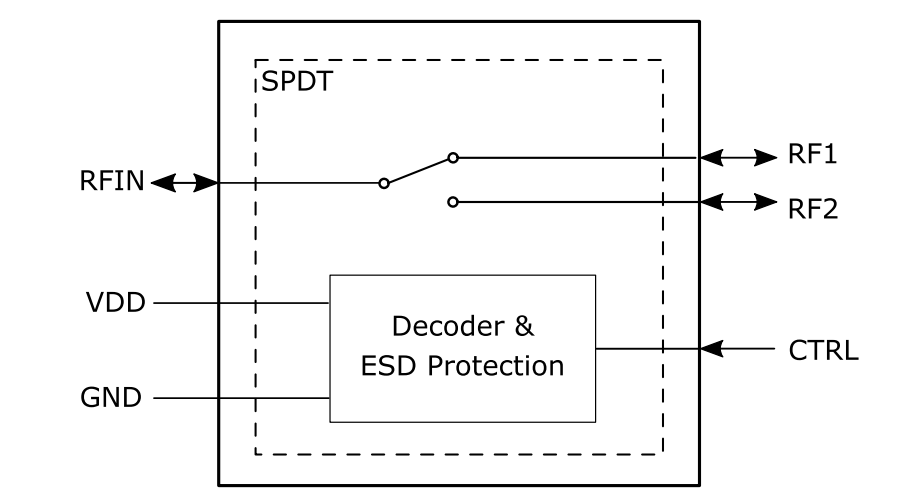

Blockdiagramm
