Hirose Electric BM24 5A Small Hybrid Board to FPC Connectors

Hirose BM24 5A Hybrid Power/Signal Steckverbinder

Electric BM24 Small Hybrid Power/Signal Steckverbinder von Hirose für Board-to-Board und FPC-to-Board unterstützen USB3.0/3.1-Übertragung und weisen ein Platz sparendes Design auf. BM24 Steckverbinder bieten 5 A Nennstrom und eine zuverlässige 2-Punkt-Kontaktstruktur für Strom- und Signalkontakte. Führungsrippen bieten einen Ausrichtungsbereich von 0,3 mm.


Leistungsmerkmale
  • Platz sparendes Design
  • Hohe Kontaktzuverlässigkeit
    • 2-Punkt-Kontaktstruktur für Strom- und Signalkontakte
  • Unterstützt USB3.0/3.1-Übertragung
  • Höchst zuverlässige 2-Punkt-Kontaktstruktur
  • Führungsrippen für Selbstausrichtung im 0,3-mm-Bereich
Spezifikationen
  • Nennstrom
    • 5 A für Stromversorgung
    • 0,25 A für Signal
  • 30 VAC/DC Nennspannung
  • -40 °C bis +85 °C Betriebstemperatur
  • Kontaktwiderstand (gemessen bei 20 mV AC, 1 kHz, 1 mA)
    • 15mΩ Stromkontakt
    • 100 mΩ Signalkontakt
  • 150 V AC für 1 Minute Stoßspannung
  • 100 MΩ min. (100 VDC) Isolierwiderstand

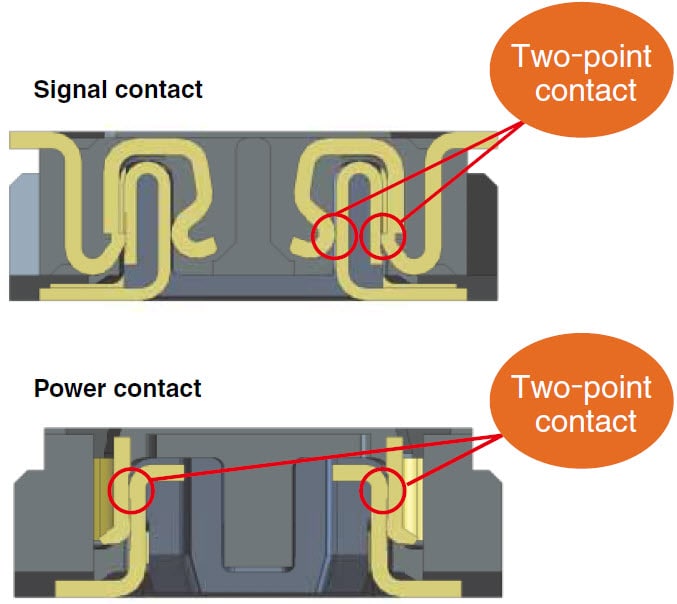

Querschnittansicht der gesteckten Kontakte
Cross Section Image

Produktvergleich
Product Comparison
