Diodes Incorporated PAM8907 Piezo-Sounder-Treiber mit 31-VPP-Ausgang
Diodes Incorporated PAM8907 Piezo-Sounder-Treiber mit 31-VPP-Ausgang ist ein piezoelektrischer Horn-Treiber, der einen Keramik-/Piezo-Sounder mit einem Ausgang von bis zu 31 VPP antreiben kann. Durch die Implementierung eines integrierten Aufwärtswandlers bietet der PAM8907 eine optimierte Lösung mit einem höheren Schalldruckpegel (SPL) für einen lauteren Ausgangston, einen niedrigeren Ruhestrom für eine längere Standby-Zeit und eine automatische Einschalt-/Ausschaltfunktion für eine längere Betriebsdauer. Der PAM8907 Treiber eignet sich hervorragend für einen batteriebetriebenen Tracker, ein piezoelektrisches Horn oder alarm-bezogene Applikationen.
Der PAM8907 31 VPP-Ausgangs-Piezo-Sounder-Treiber von Diodes Incorporated enthält einen Aufwärtswandler, der mit einer typischen Frequenz von 1,8 MHz arbeitet. Das Bauteil kombiniert einen integrierten Aufwärtswandler mit einer einzigartigen Piezo-Sounder-Treiber-Technologie, die einen kleinen Einschaltstrom, ein niedriges EMI und eine hocheffiziente Systemleistung ermöglicht. Der PAM8907 Aufwärtswandler-Ausgang kann entweder auf 11 V oder 15,6 V mit einer minimalen Anzahl externer Komponenten für verschiedene Applikationszwecke eingestellt werden.
Der PAM8907 verfügt über eine integrierte automatische Abschaltung und Aktivierungsfunktionen für eine längere Lebensdauer. Darüber hinaus gewährleistet das Bauteil einen sicheren Systembetrieb mit Übertemperaturschutz, Überstromschutz, Überspannungsschutz und Unterspannungssperre. Der PAM8907 ist in einem U-QFN2020-10-Gehäuse untergebracht und verfügt über einen Versorgungsspannungsbereich von 1,8 V bis 5,5 V.
Merkmale
- Versorgungsspannungsbereich von 1,8 V bis 5,5 V
- Abgestufter Aufwärtswandler VOUT = 11 V oder 15,6 V
- Ansteuern von Piezo-Sounder mit bis zu 31 VPP
- Hochgeschwindigkeits-Treiber mit sehr kurzer Einschalt-/Ausschaltzeit
- Kein gekreuzter Spannungsausgang im Abschaltmodus
- Ausgang mit hoher Unempfindlichkeit im Abschaltmodus
- Geringe Stromaufnahme mit Abschaltstrom: <1 μA
- Automatische Abschalt- und Akivierungssteuerung
- Erhältlich in platzsparenden U-QFN2020-10-Gehäusen
- Vollständig RoHS-konform und bleifrei
- Halogen- und antimonfrei, „grünes“ Gerät
Applikationen
- BLUETOOTH®- oder drahtloser Ortungstracker
- Luftbefeuchter oder Ultraschall-bezogene Piezo-Treiber-Applikation
- Sicherheitsgeräte, Haushaltsgeräte
- Haptisches Feedback

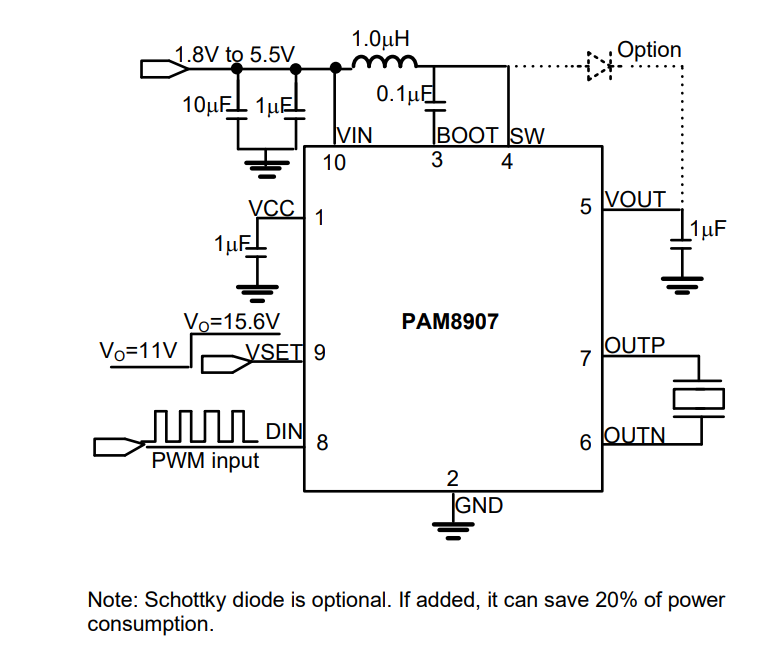

Typische Applikations-Schaltung

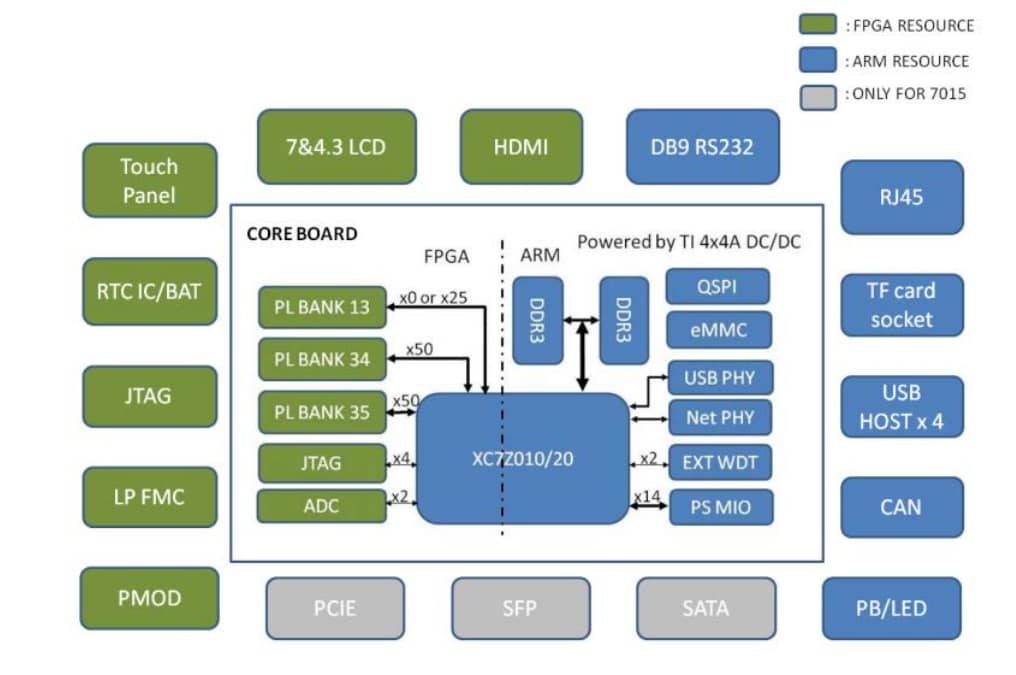

Blockdiagramm
