Diodes Incorporated PAM8906 Piezo-Schallgebertreiber
PAM8906 Piezo-Schallgebertreiber von Diodes Incorporated bieten einen eingebauten Aufwärtswandler, der in der Lage ist, einen Piezo-Schallgeber mit bis zu 36VPP-Ausgang anzusteuern. Der PAM8906 verfügt über einen integrierten Aufwärtswandler, der eine optimierte Lösung mit höherem Schalldruckpegel (SPL) für einen lauteren Ausgangston und niedrigerem Ruhestrom sowie eine automatische Ein- und Ausschaltfunktion für eine längere Batterielaufzeit ermöglicht. Das Gerät ist ideal für batteriebetriebene piezoelektrische Signalgeber und Alarmanwendungen.
Durch die Implementierung der einzigartigen Technologie des Piezo-Schallgebertreibers, in Verbindung mit dem integrierten Aufwärtswandler, liefert der PAM8906 einen geringen Einschaltstrom und niedrige EMI und dennoch eine hohen Systemwirkungsgrad. Der integrierte Aufwärtswandler schaltet mit einer festen Frequenz von 1,8 MHz und kann daher mit einer kleinen 0,47 µH-Induktivität betrieben werden. Der PAM8906 liefert 10 V, 12 V und 18 V Ausgangsspannung (VOUT).
Die PAM8906 Treiber von Diodes Inc. arbeiten mit einem externen PWM-Eingang oder im Selbstauslösungsmodus (in diesem Modus werden nur 10 V und 12 V unterstützt) für verschiedene Piezo-Schallgeberanwendungen. Darüber hinaus verfügen die Bauteile über eine thermische Abschaltung, einen Überstrom-, Überspannungs- und Unterspannungsschutz, um einen sicheren Systembetrieb zu gewährleisten.
Der PAM8906 ist in einem MSOP 10-Gehäuse untergebracht, das einen kleineren PCB-Footprint und eine höhere SMT-Leistung ermöglicht.
Merkmale
- Versorgungsspannungsbereich von 2,1 V bis 5,5 V
- Abgestufter Aufwärtswandler mit VOUT = 10 V, 12 V und 18 V
- Automatische Abschalt- und Akivierungssteuerung
- Unterstützt externen PWM-Eingang oder Selbstauslösungsmodus
- Niedriger Betriebsstrom mit Abschaltstrom von < 1 μA
- Hochgeschwindigkeits-Treiber mit sehr kurzer Einschalt-/Ausschaltzeit
- Ausgang mit hoher Impedanz im Abschaltmodus
- Erhältlich in platzsparenden MSOP 10-Gehäusen
- Vollständig RoHs-konform und bleifrei
- Bleifreies und antimonfreies, umweltfreundliches Bauteil
Applikationen
- Rauch- /Gas- /Wassermelder und industrielle Sicherheitsalarme
- Luftbefeuchter und ultraschallbezogene Piezo-Treiberanwendungen
- Sicherheitsgeräte, Haushaltsgeräte
- Haptische Rückmeldungen

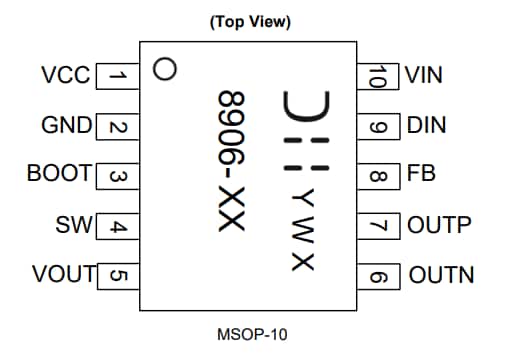

Pin-Belegungen
Blockdiagramm
