Diodes Incorporated AP64060TQ Synchroner Abwärtswandler

Der synchrone Abwärtswandler AP64060TQ von Diodes Incorporated integriert vollständig einen 600 mΩ High-Side- und einen 300 mΩ Low-Side- Leistungs-MOSFET, um eine hocheffiziente DC/DC Abwärtswandlung zu ermöglichen. Dieser Wechselrichter bietet einen kontinuierlichen Ausgangsstrom von 600 mA und arbeitet bei einem Eingangsspannungsbereich von 4,5 V bis 40 V. Das synchrone AP64060TQ Abwärtswandler ist  für Fahrzeug- und Industrieapplikationen konzipiert ist und erfordert einen hohen Wirkungsgrad und niedriges EMI. Dieser Wechselrichter weist weniger als 0,1 % Ausgangswelligkeit bei 12 V, 90μeinen niedrigen Ruhestrom, 2,2 MHz Schaltfrequenz und SchutzSchaltungen auf. Dieser Wechselrichter unterstützt Impulsfrequenzmodulation (PFM) und ein proprietäres GATE -Treiberdesign für die beste EMI- Reduzierung.  Das synchrone AP64060Q Wechselrichter ist ideal für Fahrzeuge, eMeter, Haushaltsgeräte, kleine Haushaltsgeräte und Allzweck-Punktlast Applikationen.

Merkmale

  • AEC-Q100-Qualifikation mit folgenden Ergebnissen
  • Geräte-Temperaturklasse 1 von -40 °C bis 125 °C (TA)
  • Gerät HBM ESD-Klassifizierungsstufe H2
  • Gerät CDM ESD-Klassifizierungsstufe C5
  • Eingangsspannungsbereich von 4,5 V bis 40 V (VIN)
  • Kontinuierlicher Ausgangsstrom von 600 mA
  • Ausgangswelligkeit von weniger als 0,1 % bei 12 V
  • Unterstützung der Impulsfrequenzmodulation (PFM)
  • 90 µA niedriger Ruhestrom (PFM)
  • Schaltfrequenz 2,2 MHz
  • Proprietäres GATE-Treiber-Design für optimale EMI-Reduzierung
  • Präzision ermöglicht die Anpassung des Schwellenwerts für UVLO
  • Schutzschaltung
  • Unterspannungssperre (UVLO)
  • Ausgangs-Überspannungsschutz (OVP)
  • Zyklusweise Spitzenstrombegrenzung
  • Thermische Abschaltung

Applikationen

  • 5 V 12 V und 24 V verteilte Stromversorgungs-BUS-Versorgungen
  • Haushaltsgeräte und kleine Elektrogeräte
  • FPGA-, DSP- und ASIC-Zubehör
  • eMeter
  • Automobilindustrie
  • Allgemeine Lastpunkte

Applikations-Schaltung

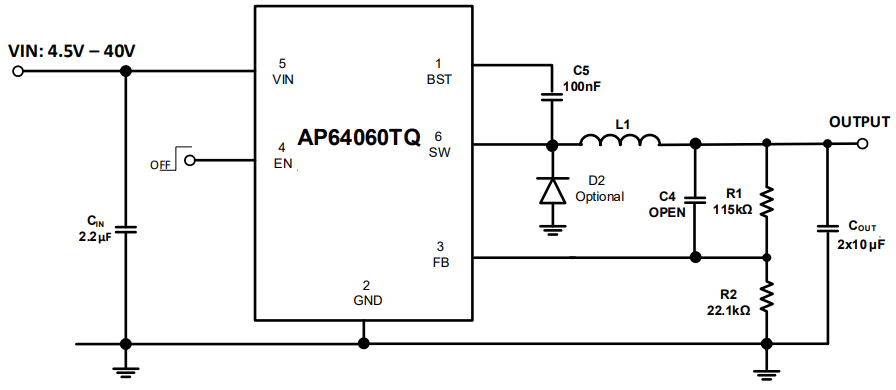

Applikations-Schaltungsdiagramm - Diodes Incorporated AP64060TQ Synchroner Abwärtswandler

Blockdiagramm

Blockdiagramm - Diodes Incorporated AP64060TQ Synchroner Abwärtswandler
