Digi XBee LPX 900 HF-Module

Digi  XBee LPX 900 HF-Module bieten eine kompakte und zuverlässige HF Lösung, die für die drahtlose Konnektivität über große Entfernungen optimiert ist. Diese Module sind vollständig interoperabel mit Digi XBee-PRO 900HP und verfügen über einen eingebauten leistungsstarken SAW-Filter (Surface Acoustic Wave, SAW), um Störungen außerhalb des Frequenzbandes zu reduzieren und so eine schnellere und zuverlässigere Datenübertragung zu gewährleisten. Die Module arbeiten im ISM-Band 902 MHz bis 928 MHz und sind für die Einhaltung regulatorischer Vorgaben vorzertifiziert, was die Integration und den Einsatz vereinfacht.

Digi XBee LPX 900 wurde für Flexibilität entwickelt, unterstützt Over-the-Air-Firmware-Updates (OTA) und lässt sich mit Digi XBee ® Studio oder über die intuitiven AT- und API-Befehlssätze von Digi einfach konfigurieren. Integrierte Antennen eliminieren die Komplexität des HF-Designs und senken die Entwicklungskosten, wodurch eine schnelle Markteinführung von OEM-Lösungen ermöglicht wird. Mit einem industriellen Temperaturbereich von -40 °C bis +85 °C sind die Module ideal für anspruchsvolle Umgebungen geeignet.

Ausgestattet mit DigiMesh-Netzwerktechnologie für erstklassige Mesh- und Mehrpunktkommunikation bietet das LPX 900 Sichtlinienreichweiten von bis zu 10,5 Meilen (17 km) und ist damit eine ausgezeichnete Wahl für die Landwirtschaft, Energie und andere Applikationen, die Langstreckenkommunikation erfordern.

Als komplette Hardware- und Software-Lösung ist Digi XBee LPX 900 sofort einsatzbereit und lässt sich nahtlos in die Digi XBee Tools integrieren. Damit unterstützt es den gesamten Lebenszyklus des Internets der Dinge (IoT), von der Evaluierung und Prototypenerstellung bis hin zur Bereitstellung und langfristigen Netzwerkverwaltung.

Merkmale

  • Kompatibel mit Digi XBee-PRO 900HP HF-Bauteilen
  • Vollständig zertifiziert für die Nutzung im lizenzfreien 900 MHz Band, das zwischen 902 MHz und 928 MHz operiert.
  • Das Design umfasst einen SAW-Filter zur fortschrittlichen Rauschunterdrückung und für optimales Betriebsverhalten in rauschbehafteten HF-Umgebungen.
  • HF Modul auf Basis von Silicon Labs EFR32 Mikrocontroller
  • 256-Bit-AES-Verschlüsselung für sichere Datenkommunikation
  • DigiMesh-Netzwerktopologie für Redundanz und Zuverlässigkeit
  • Konfiguration mit Digi XBee Studio zur Beschleunigung der Markteinführung
  • Digi XBee-Tools zur Vereinfachung von Aufgaben und schnelleren Markteinführung
  • FCC (USA) und ISED (Kanada) zugelassen
  • RoHS-konform

Applikationen

  • Landwirtschaft
  • energie
  • Mess- und Sensornetzwerke
  • Ethernet-Managementsysteme
  • Integration von Mobilfunk-/VPN-Gateways
  • Langstrecken-HF-Netzwerke

Technische Daten

  • Hardware
    • EFR32FG13P231F512 Einschwinger-Prüfkopf bei 40 MHz
    • Frequenzband von 902 MHz bis 928 MHz
    • Durchsteckmontage (TH) Formfaktor
    • TH SMA- und U.FL -Antennenoptionen
    • Gewicht: 3,1 Gramm (0,109 oz)
    • Abmessungen: 0.960 Zoll x 1,087 Zoll
  • Leistung
    • HF-Datenraten
      • niedrige Datenrate: 10 kbps
      • 110 kbps mittlere Datenrate
      • 250 kbps hohe Datenrate
    • Bis zu 921,6 kbps UART-Datenrate
    • Bis zu 5 Mbps SPI-Datenrate
    • Sichtlinienreichweite
      • Bis zu 10,5 Meilen (17 km) ländlich
      • Bis zu 1,8 Meilen (3 km) innerstädtisch
    • Bis zu 140 m (460 ft) Indoor-Bereich
    • Übertragungsleistung von bis zu 19 dBm ERP
    • Empfindlichkeit des Empfängers
      • -113 dBm bei niedriger Datenrate
      • -108 dBm bei mittlerer Datenrate
      • -104 dBm bei hoher Datenrate
    • Blockiert Empfindlichkeit unterhalb 900 MHz und oberhalb von 930 MHz >70 dB
  • 15x digitale Ein-/Ausgänge
  • Verfügbare Kanalfrequenzen
    • 101 niedrige und mittlere Datenrate
    • 50 hohe Datenrate
  • 4 Eingänge für 10-Bit-Analog-Digital- Wechselrichter (ADC)
  • -40 °C bis +85 °C Betriebstemperaturbereich
  • Netzwerktopologien
    • Punkt-zu-Punkt/Punkt-zu-Multipunkt
    • DigiMesh
    • HP-Protokoll-kompatibel
  • 256-Bit-AES- Verschlüsselungssicherheit
  • Stromversorgung
    • 2,1 VDC bis 3,6 VDC Versorgungsspannungsbereich, 3,3 VDC typisch
    • Sendestrom 110 mA
    • 28 mA Empfangsstrom
    • 1,2 µA Stromverbrauch im Ruhemodus

Applikationsbeispiel

Technische Zeichnung - Digi XBee LPX 900 HF-Module

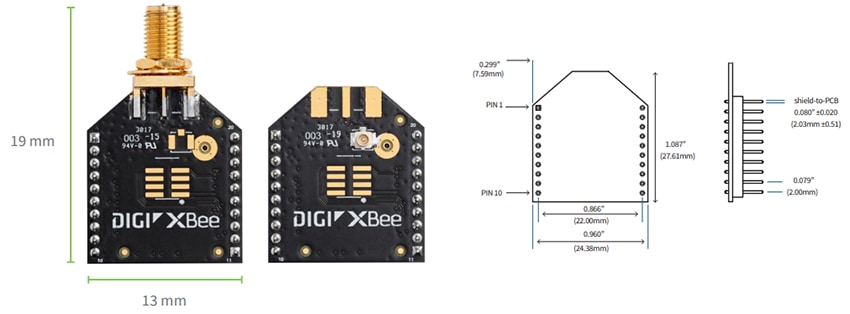

Abmessungen

Technische Zeichnung - Digi XBee LPX 900 HF-Module
