CUI Inc P78W-500 DC/DC-Wandler

Die P78W-500 DC/DC-Wandler von CUI Inc sind kompakte und nicht-isolierte DC/DC-Wandler, die eine leistungsstarke Alternative zu Linearreglern bieten. Diese Wandler zeichnen sich durch einen maximalen Ausgangsstrom von 0,5 A und einen großen Eingangsspannungsbereich von 9 VDC bis 90 VDC aus. Die P78W-500 DC/DC-Wandler sind in einem kompakten 3-Pin-SIP-Gehäuse untergebracht und Pin-kompatibel mit LM78XX-Linearreglern. Darüber hinaus benötigen die P78W-500 Wandler keinen Kühlkörper, was sie ideal für Applikationen macht, bei denen der Platz auf dem Board begrenzt und Energieeffizienz ein wichtiges Thema ist.

Merkmale

  • 0,5 A Stromausgang
  • Pin-kompatibel mit LM78XX-Linearreglern
  • -40 °C bis 85 °C Betriebstemperaturbereich
  • Bis zu 9 VDC ~ 90 VDC großer Eingangsspannungsbereich
  • 3,3 VDC bis 24 VDC Ausgangsspannungsbereich
  • Kontinuierliche Kurzschlussschutz
  • Abmessungen: 11,5 mm x 8,5 mm x 17,5 mm
  • Kompaktes SIP3-Gehäuse
  • Zertifiziert gemäß EN/IEC/UL 62368-1

Applikationen

  • Industrie
  • Verbraucher

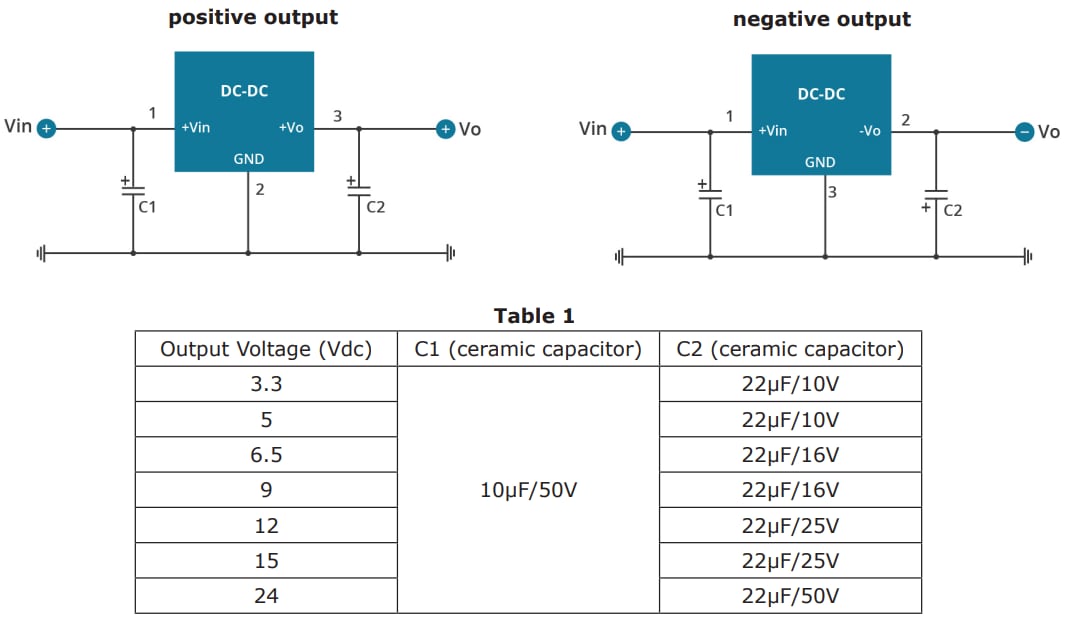

Typische Applikationsschaltung

Applikations-Schaltungsdiagramm - CUI Inc P78W-500 DC/DC-Wandler

Mechanische Zeichnungen

Technische Zeichnung - CUI Inc P78W-500 DC/DC-Wandler
