Broadcom HEDS-9830EVB Evaluation Board
Das Broadcom HEDS-9830EVB Evaluation Board bietet die Voraussetzungen und Schnittstellenoptionen für die Evaluierung des AEDR-98x0 Reflective Incremental Encoders. Die AEDR-98x0-Drehgeber integrieren eine LED-Lichtquelle und eine Fotoerkennungsschaltung in einem einzigen Gehäuse. Diese reflektierenden optischen Dreikanal-Encoder können mithilfe einer reflektierenden Technologie als Analog- und Digitalausgänge für die Bewegungssteuerung konfiguriert werden. Die wählbaren Optionen sind zwei Kanäle mit Differential-Analogausgang mit einem dritten Kanal als Differential-Digital- oder Analog-Index-Ausgang oder einem Dreikanal-Differential-A-, B- und I-Digitalausgang.
Merkmale
- Betriebsspannung von 3,3 V und 5,0 V sowohl für den digitalen als auch analogen Modus
- 318LPI (12,52 LPmm) Basis 625CPR bei RoP 7,95 mm Kodierung Leitungsdichte
- Integrierte LED-Stromregelung
- Betriebstemperaturbereich: -40 °C bis +115 °C
Dazugehörige Produkte
Broadcom AEDR-98x0 Reflektierende Inkremental-Encoder
Reflektierende optische Dreikanal-Encoder mit analogen und digitalen Ausgangsoptionen.

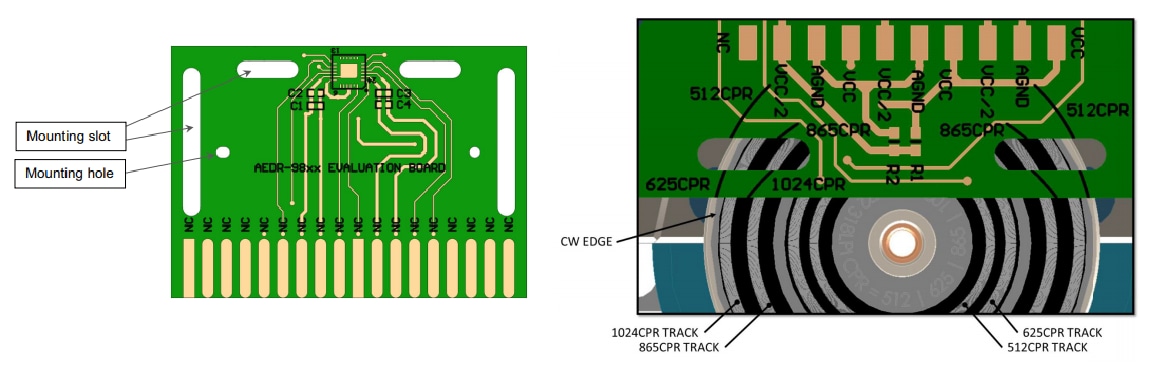

Oberseite der Leiterplatte
Unterseite der PCB
Veröffentlichungsdatum: 2021-10-20
| Aktualisiert: 2022-03-11
