Broadcom AEAT-901x-S06 Absolute magnetische Kit-Encoder
Die absoluten magnetischen Kit-Encoder der Baureihe AEAT-901x-S06 von Broadcom sind leistungsstarke Bauteile, die eine absolute Winkelposition für eine präzise Positionsrückmeldung erkennen. Mit Gehäuseoptionen mit 10-Bit- bis 18-Bit-Auflösung erfüllen diese Encoder verschiedene Applikationsanforderungen. Das magnetische Kit-Encoder-Gehäuse ermöglicht eine einfachere Montage und Integration in Benutzerapplikationen. Ein großer Betriebstemperaturbereich von -40°C bis +125°C gewährleistet das höchste Leistungsniveau unter extremen Betriebstemperaturen. Die AEAT-901x-S06-Encoder sind widerstandsfähig gegen Öl und Schmutz und eignen sich hervorragend für Industrieautomatisierungs-Applikationen.
Eine synchrone serielle Dreidraht-Schnittstelle (SSI) bietet absolute Positionsdaten im Binärformat. Der Encoder ist mit einer großen Auswahl von Industrieautomatisierungs-Applikationen kompatibel und arbeitet mit einem einzelnen 5-V-Stromversorgungseingang. Darüber hinaus sind die absoluten magnetischen Kit-Encoder AEAT-901x-S06 von Broadcom In einem kleinen Formfaktor untergebracht und ermöglichen Designingenieuren ein einfaches Design-In oder eine Integration in platzbeschränkte Applikationen.
Merkmale
- 10-, 12-, 14-, 16- oder 18-Bit-Auflösung
- Berührungslose Sensortechnologien
- Großer Temperaturbereich von -40 °C bis +125 °C
- Absolute Winkelpositionserkennung
- Typischer Code-Monotonie-Fehler = ±1 LSB
- Kleiner Formfaktor (ø23mm x 19 mm Höhe, 6 mm Schaft)
- Synchroner serieller Schnittstellenausgang (SSI) für absolute Positionsdaten (binäres format)
- Einzelne 5-V-DC-Versorgung
- Einfache Montage, keine Signalanpassung erforderlich
- Direkte Konnektivität über die PCB
- RoHS-konform
Applikationen
- Robotik und automatisierte Montagelinien
- Werkzeugmaschinen, Schneid-, Längeneinspeisungs- und Indexförderer
- XY-Tabellen und optische Scanner
- Messgeräte, Dosier- und Schankanlagen sowie medizinische
Technische Daten
- ≤ 10MHz maximale Auslesefrequenz
- 26 mA Maximaler Versorgungsstrom, 23 mA typisch
- Maximaler Ausgangsstrom: 4 mAA
- Timing
- 100 ns Maximaler Datenausgang aktiviert (Logik hoch)
- 375 ns Maximaler Datenausgang gültig
- 100 ns Maximaler Datenausgangs-Tristate
- 9,90 kHz bis 10,94 kHz Abtastrate für absoluten Ausgang
- 10 ms Maximale Einschaltzeit
- Linearität
- ±0.8° Maximale Integrale Nichtlinearität, ±0.3° Typ.
- Differentielle Nichtlinearität
- ±0.176° für 10-bit
- ±0.044° für 12-bit
- ±0,02 ° für 14-, 16- und 18-bit
- Gehäuse
- ±0,08 mm Schaft-Axialspiel
- 0,05 mm Schaft-TIR
- 12.000 rpm Mechanische Geschwindigkeit
- Schaftdurchmesser: 6 mm (+0/-0,01 mm)
- 0.104g-cm2Trägheitsmoment
- 8,5 mm (±1,0 mm) Schaftlänge
- Größe der Montageschraube M2 x 0,4 mm x 8 mm [Zylinderschraube, Kopf ø3.8 mm (±0,18 mm)]
- 0.6lb/inch Empfohlenes Schraubendrehmoment
- 2 mm encoder-Grundplattenstärke
- ±0,13 Bolzenkreis
- 8 kV ESD-Immunität
- Mechanische Haltbarkeit
- 10 Hz bis 500 Hz bei 5 G Vibration (Betrieb)
- 6 ms bei 200 G Schock

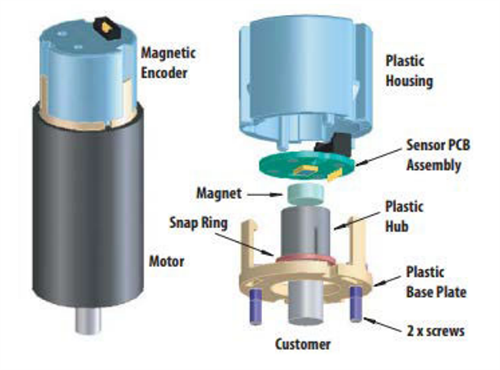

Erweiterte Ansicht
Veröffentlichungsdatum: 2023-07-05
| Aktualisiert: 2023-08-24
