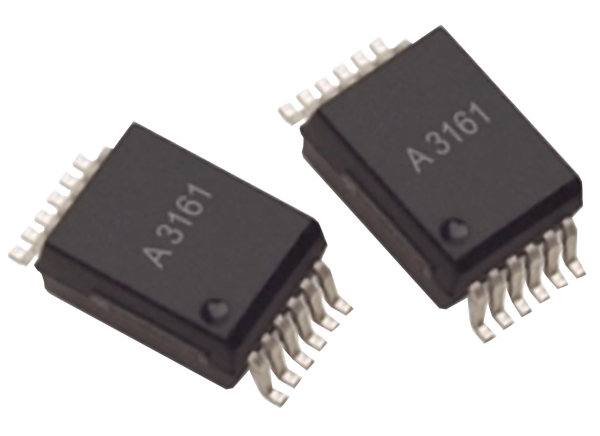

Broadcom ACFL-3161 10 A 600 V CTI Gate Drive Optokoppler
Die ACFL-3161 10 A 600 V CTI Peak Gate Drive Optokoppler von Broadcom bieten einen Rail-to-Rail-Ausgang und einen Spitzenwert von 10 A in einem kompakten, oberflächenmontierbaren SO-12-Gehäuse. Der ACFL-3161 verfügt über eine Isolationsspannung von 5 kVrms zwischen den Eingangs- und Ausgangskanälen.
Die ACFL-3161 Optokoppler sind mit einer hohen Spitzenantriebsstrombelastbarkeit ausgelegt, um eine optimale Leistung für den direkten Antrieb eines SiC-MOSFET oder IGBT in verschiedenen Applikationen zu gewährleisten. Das Bauteil unterstützt eine schnelle Laufzeitverzögerung und eine enge Totzeit-Verzerrung, wodurch es sich hervorragend für den Antrieb eines SiC-MOSFETs und IGBTs bei einer hohen Frequenz eignet.
Merkmale
- Industrietemperaturbereich: -40 °C bis +125 °C
- Hoher Ausgangsspitzenantriebsstrom: 10 A
- Rail-to-Rail-Ausgangsspannung
- Laufzeitverzögerung: 95 ns (max.)
- Totzeit-Verzerrung: 35 ns (max.)
- Großer VDD-Betriebsversorgungsbereich: 15 V bis 30 V
- Unterspannungsabschaltung (UVLO) mit Hysterese
- Ein niedriger Versorgungsstrom IDD = 4 mA (max.) ermöglicht eine Bootstrap-Halbbrücken-Topologie
- Hohe Gleichtakt-Störfestigkeit (CMTI) bei VCM = 1.000 V von 100 kV/μs
- Hohe Rauschimmunität
- Direkter LED-Eingang mit niedriger Eingangsimpedanz und niedriger Rauschempfindlichkeit
- Einkanal im SO-24-Gehäuse mit einer Kriech- und Luftstrecke von 8 mm
- Behördliche Genehmigungen:
- UL1577 5 kVrms für 1 Minute
- CAN/CSA-C22.2 Nr. 62368-1
- IEC 60747-5-5VIORM = 1.230 VPEAK
Applikationen
- Motorantrieb für Industrieautomatisierung und Robotik
- Netzteil und Ladegerät
- Erneuerbare Energie-Wechselrichter und Energiespeicherung
Videos

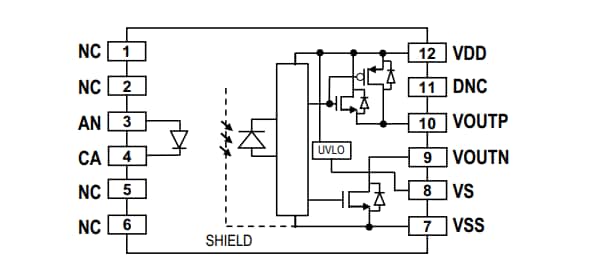

Funktionsdiagramm
Veröffentlichungsdatum: 2021-11-03
| Aktualisiert: 2022-10-25
