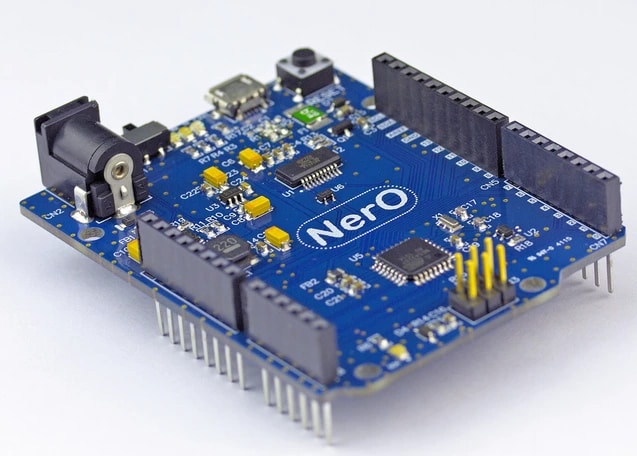

FTDI Chip NerO-Modul

FTDI Chip NerO Module

Das FTDI Chip NerO-Modul ist eine vollkompatibles Referenzdesign, inspiriert von Arduino Uno, mit einem ATMega328 Controller und einer FT231x USB-zu-UART-Programmierschnittstelle von FTDI. Die Platine kann mit einem Schaltregler bei 5V betrieben werden. Der Regler ist in der Lage einen 1A-Ausgangsstrom zu liefern, während er sich kühl anfühlt. Ein Micro-B-USB-Anschluss ermöglicht eine Verbindung zu einem Entwicklungs-PC für Firmware-Aktualisierung und für Stromübertragung über USB an die Platine.

Es gibt drei Arten von Modulen zur Auswahl:
  • NerO-LP1, mit weiblicher Buchsenleiste und langen Schirmungskontakten und einem Rastermaß von 2,54mm
  • NerO-SP1, mit weiblicher Buchsenleiste und kurzen Schirmungskontakten und einem Rastermaß von 2,54mm
  • Nero-NP1, mit Ersatz-Schirmungskontakten, die nicht montiert sind (lange Schirmungskontakte extra)
Merkmale
  • 16MHz ATmega328 32-poliges TQFP-Gehäuse Mikrocontroller
  • UNO R3 Formfaktor
  • 14 digitale I/O-Kontakte (6 PWM-Ausgänge)
  • FTDI FT231XS USB-UART-Schnittstelle
  • Eine Micro-B USB-Verbindung zum PC oder Stromversorgung der Platine über USB
  • VIN Eingangsspannung - 7V bis 20V (9V oder 12V wird empfohlen)
  • Hardware-Reset-Taste vorhanden

  • 6 analoge Eingänge
  • 5V-Schaltregler mit 1A-Ausgangsstrom
  • CE- und FCC-zertifiziert
  • Optiboot Bootloader vorinstalliert
  • Kompatibel mit Arduino Software (IDE) und UNO-Bibliothek
  • Kompatibel mit Arduino-Schirmung
  • FTDI-Schirmung in Kürze verfügbar
Standard-Player für das Abspielen von Videos auf Mouser.com.

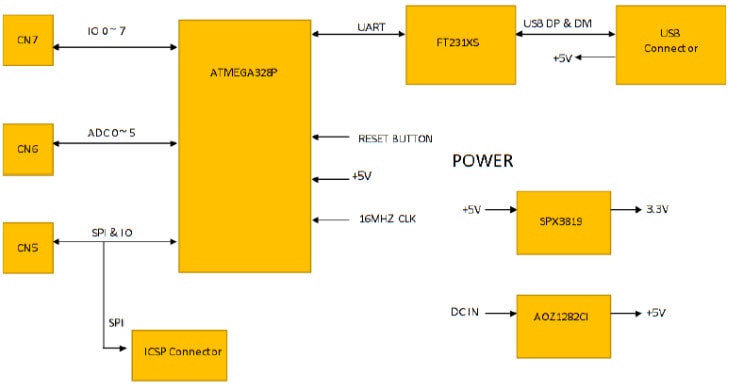

Blockdiagramm
Blockdiagramm
