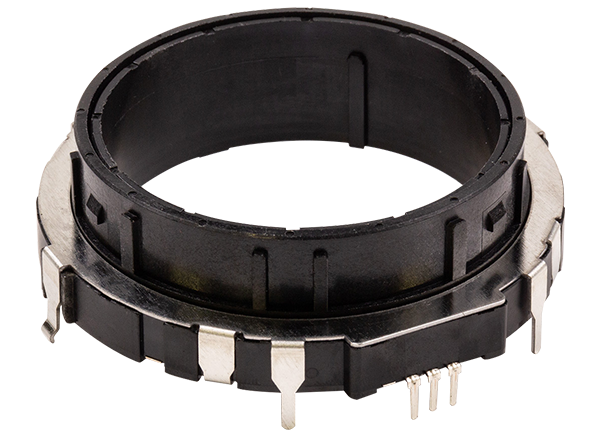

Bourns PER60 60-mm-Inkrementalring-Encoder mit langer Lebensdauer
Der Bourns PER60 60-mm-Inkrementalring-Encoder mit langer Lebensdauer bietet erstklassige Rundlaufeigenschaften und eine haptische Einrastrückmeldung. Dieser Inkremental-Encoder mit niedrigem Profil bietet eine vielseitige Ringschnittstelle, welche die Beleuchtung oder Installation von weiteren Bauelementen in der Mitte ermöglicht. Weitere Funktionen umfassen einen 2-Bit-Quadratur-Code-Ausgang, eine maximale Betriebsdauer von 60 U/min und eine Rotationslebensdauer von 40.000 Zyklen. Der PER60 Inkrementalring-Encoder mit langer Lebensdauer von Bourns eignet sich hervorragend für medizinische und Laborausrüstungen mit geringem/mittlerem Risiko, professionelle Audio- und Beleuchtungsapplikationen sowie Industrieautomatisierungssteuerungen und vieles mehr.
Merkmale
- Inkremental-Encoder mit niedrigem Profil
- Erstklassige Rundlaufeigenschaften
- Haptische Einrastrückmeldung
- RoHs-konform
Applikationen
- Professionelle Audioausrüstungen
- Professionelle Lichtorgeln
- Verbraucher-Weißware
- Medizintechnik- und Diagnosegeräte mit geringem/mittlerem Risiko
- Prüf- und Messgeräte
- Kommunikationsgeräte
- Laborausrüstung
- Industrieautomatisierungssteuerungen
Technische Daten
- 2-Bit-Quadratur-Code-Ausgang
- Schaltleistung: 10 mA bei 5 VDC
- Isolationswiderstand bei 100 VDC: 100 MΩ
- Max. 60 U/min (bei Betrieb)
- Rotationslebensdauer: 40.000 Zyklen
- Betriebstemperaturbereich: -10 °C bis +60 °C

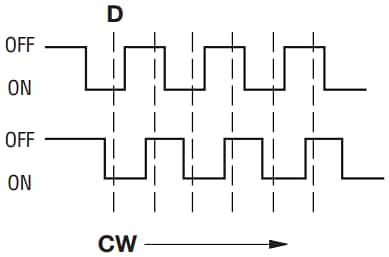

Quadratur-Ausgangstabelle

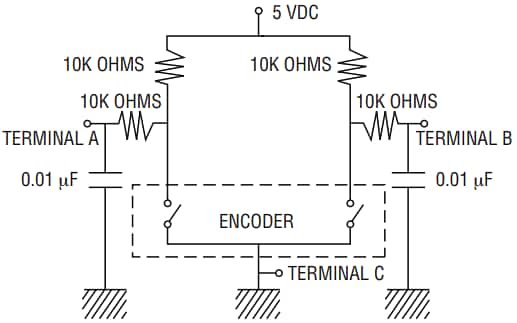

Empfohlene Filterschaltung
