Arduino ABX00142 Nano R4 Evaluierungsboard

Das Arduino ABX00142 Nano R4 Evaluierungsboard ist eine kompakte und leistungsstarke Entwicklungsplattform die für Bastler, Pädagogen und Ingenieure entwickelt wurde, die an Embedded- und Internet-of-Things-Projekten (IoT) arbeiten. Das ABX00142 von Arduino verfügt über den RA4M1 ARM^® Cortex^®-M4-32-Bit-Mikrocontroller von Renesas, der bei 48 MHz betrieben wird und eine höhere Leistung und einen verbesserten Wirkungsgrad gegenüber früheren Nano-Boards bietet. Mit integrierter Wi-Fi^® und BLUETOOTH^® Anschlussfähigkeit über das u-blox NINA-W102 Modul ist der Nano R4 ideal für drahtlose Applikationen wie Smart-Home-Geräte, Fernsensoren und vernetzte Wearables. Das Board verfügt über 14 digitale I/O-Pins (11 mit PWM), acht analoge Eingänge und einen DAC-Ausgang und bietet somit Flexibilität für eine große Auswahl von Schnittstellenanforderungen. Das ABX00142 unterstützt außerdem USB Type-C^® für Stromversorgung und Programmierung, und ein kompakter Formfaktor von 45 mm x 18 mm macht das Gerät für Designs mit begrenztem Platzangebot geeignet.

Merkmale

Nahtloser Übergang vom Prototyping zur Fertigung mit dem bereits in der UNO R4 Produktfamilie enthaltenen RA4M1 Mikrocontroller
Mit den Abmessungen 45 mm x 18 mm ist der Nano-Formfaktor ideal für die Integration in kompakte und platzbeschränkte Applikationen
Geformte Pins und einseitige Bauelemente vereinfachen die Erstellung kundenspezifischer Hardwarelösungen

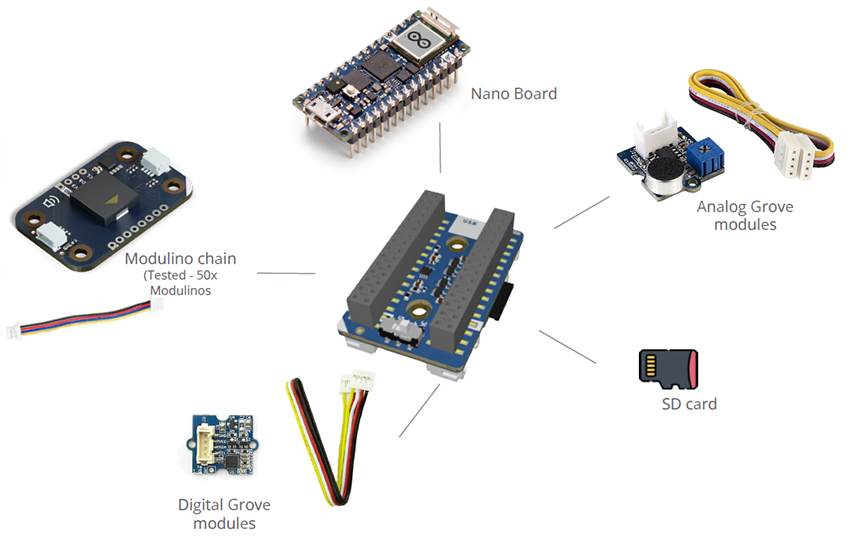

Integrierter QWIIC-Steckverbinder zur einfachen Integration mit einem große Auswahl von Sensoren und Peripherie

Ein zusätzlicher I²C-Anschluss von 5 V auf den Pins A4 und A5 bietet weitere Anschlussmöglichkeiten.
Zinnenförmige Pins und einseitige Bauelemente für eine einfache Bestückung und Anpassung

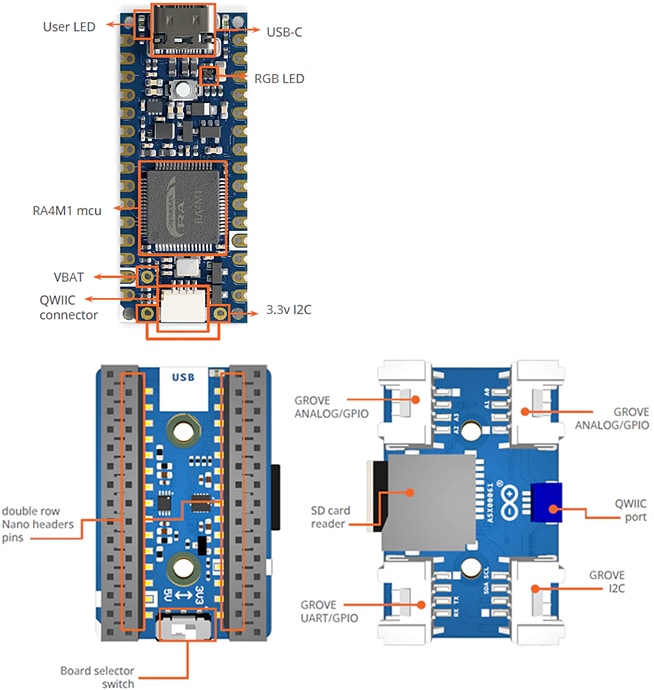

Die integrierte RGB-LED kann angepasst werden, um verschiedene Betriebszustände anzuzeigen und so das Debuggen und die Systemüberwachung intuitiver zu gestalten.

Applikationen

IoT-Prototyping und -Entwicklung
Sensorintegration
Tragbare Technologie
Robotik

Lehrmittel
Heimautomatisierung
Datenerfassung
Edge-Computing

Technische Daten

Core
- Renesas RA4M1 MCU (Arm Cortex-M4, 32 Bit, 48 MHz)
- Betriebsspannung: 5 V
- Empfohlener Eingangsspannungsbereich: 6 V bis 21 V
- 14 x digitale I/O-Pins (11 x unterstützen PWM)
- 8 x analoge Eingangspins
- 1 x Analogausgangspin (DAC)
- 8 mA DC pro I/O-Pin
Speicher
- 256 kB Flash
- 32 KB SRAM

Anschlussfähigkeit
- Wi-Fi und Bluetooth über das NINA-W102-Modul von u-blox
- USB Type-C-Steckverbinder-Schnittstelle
- Unterstützt UART, I² und SPI
5 V und 3,3 V Regler an Bord
Größe: 45 mm x 18 mm
